DL533R是一款RFID智能卡PC/SC读写器，基于NXP的PR533高度集成的NFC解决方案芯片-收发模块，用于13.56 MHz的非接触式读写器通信。
其专用ROM固件通过集成微控制器处理各种RF协议，具有USB 2.0全速主机接口和CCID协议支持。

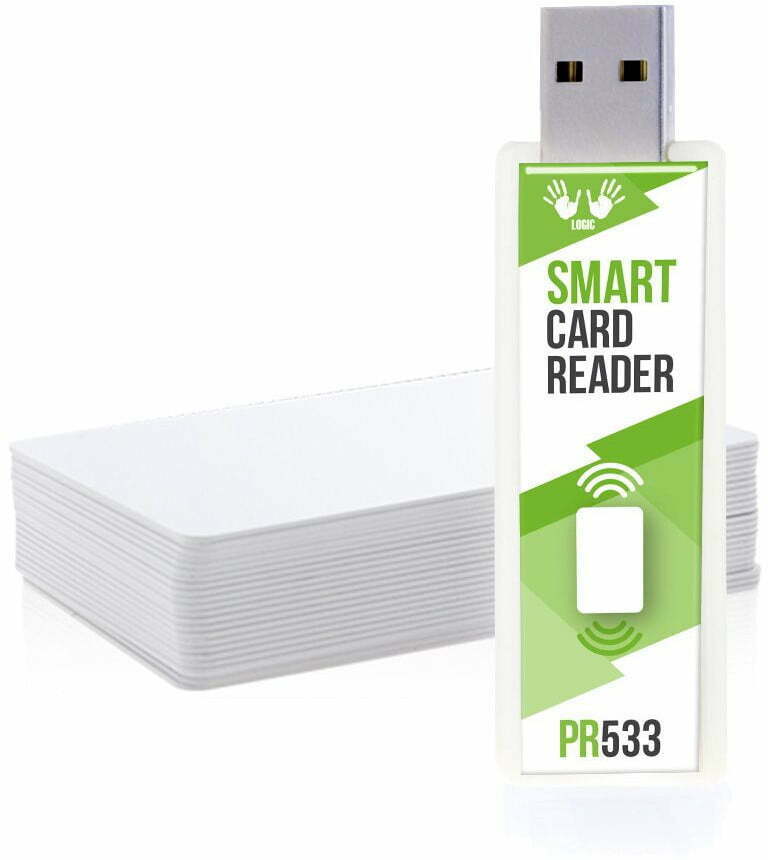

DL533R USB加密狗读取器是一款非常方便的小型USB设备，兼容PC，笔记本，笔记本，平板电脑等。
它的目的是作为PC集成和外围设备的一部分，电子身份(eID)应用程序，在线支付/互联网安全，身份验证，自动售货机，电子信息亭等。
文档和软件下载
射频协议
DL533R支持以下射频模式:
- FeliCa的PCD模式(212 kbps和424 kbps)
- ISO/IEC14443类型A和B(从106 kbps到848 kbps)
- MIFARE®(106kbps)， ISO14443-B型卡(106kbps)
- picpass标签(106kbps)
- 创意宝石卡(106kbps)
通过PC/SC透明模式可以支持发起者被动模式(从106 kbps到424 kbps)。
- MIFARE经典®系列
- MIFARE Ultralight®和Ultralight®C
- NTAG家庭
- MIFARE DESFire®卡
- 非接触式读卡器+®
- PicoPass
- 珠宝/黄玉
- 灵通
- 其他符合iso14444 -4标准的非接触式卡
标准的兼容性
根据制造商的规范，PR533为应用程序提供了符合“EMV非接触式通信协议规范V2.0.1”的命令。
它还支持射频协议ISO/IEC 14443A和B，如符合智能eID标准，可以在应用层面实现。
支持USB 2.0全速，可与USB 3.0集线器互操作。
在PCD模式下使用时，符合EMV非接触式规范V2.0.1。
支持的操作系统
支持的操作系统
RFID智能卡PC / SC读写器兼容多种操作系统。
- 微软视窗系统2000或更高版本，包括Windows 10, 32和64位版本。
在较新的Windows系统上，该设备被WUDF驱动程序检测为PC/SC读取器。不需要额外的驱动程序安装。
设备在以下操作系统上连接PCSC-Lite驱动程序:
- GNU / Linuxlibbusb 1.0。X及以后)
- macOS X
- Solaris
- FreeBSD
RFID智能卡PC/SC读卡器的特点和优点
- RFID智能卡PC/SC读卡器的特点和优点
- USB 2.0全速主机接口和CCID协议支持
- PC/SC(个人电脑/智能卡)兼容
- 集成微控制器实现高级射频协议
- 支持ISO/IEC 14443A读写模式，最高可达848kbit /s
- 支持ISO/IEC 14443B读写模式，最高可达848kbit /s
- 支持非接触式通信，基于FeliCa协议，速率为212kbit /s和424kbit /s
- 集成支持MIFARE®阅读器
- 支持MIFARE®加密CRYPTO1®
- 符合德国eID、ICAO、EMVCo 2.1标准
- 支持PCSC part 3 release 2.01.07
- ISO/IEC 14443A/MIFARE®，ISO/IEC 14443B或FeliCa卡的读写通信模式的读取范围高达180 mm(取决于天线尺寸和调谐)
- 自动LED管理，双LED(绿色和红色)
- 带有USB记忆棒(DL533R)或ISO ID-1卡大小的读卡器(DL533R CS)
- 也可作为OEM产品
- SDK包括一个C源代码演示的基本功能和设备FW命令的实现与Windows智能卡库(“Winscards”)。
DL533R PC/SC RFID智能卡读卡器可在数字逻辑网上商店。
DL533R USB加密狗硬件特点
| 功能 | 描述 |
|---|---|
| 工作频率 | 13.56兆赫 |
| 阅读范围 | 操作距离为0-60mm(0“-2.36”)，具体取决于天线几何形状和读取器配置 |
| 读/写速度 | 212kbit /s, 424kbit /s |
| 电源电流 | 150毫安(操作) |
| 电源电压 | 5伏 |
| 支持的卡片和标签 | 非接触式读卡器®家庭：MIFARE Mini®、MIFARE Classic®(1K、4K、EV1)、MIFARE Ultralight®、MIFARE Ultralight C®、MIFARE PLUS®(2K、4K)、MIFARE DESFire®(Light、2K、4K、8K、EV1、EV2) NTAG®家庭：NXP NTAG®2xx Type 2 (210, 213, 215, 216 Tag Tamper)， NXP NTAG®4xx DNA Type 4 (413, 424) FeliCa，智能eID, ICAO, EMVCo 2.1, picoPass, Jewel/黄玉，等。 |
| 连接及电源 | USB端口 |
| 软件 | DL533R NFC读卡器用PR533 IC源代码软件实例 |
| 支持的操作系统 | Microsoft®Windows™，Linux®，macOS, Solaris, FreeBSD |
| 支持的平台上 | Windows x86/x64、Windows ARM/UWP、Linux x86/x64、Linux ARM/ARM64/ARMHF、macOS x64 |
| 智能卡接口 | ISO14443 A类和B类 |
| 相关设备 | USB连接线，免费软件下载 |
| 认证 | CE、RoHS |
| 配件 | 卡片、钥匙扣、标签、腕带、吊牌 |
尺寸和重量
| 模型 | 尺寸(毫米) | 设备 | 商业组 |
| DL533R CS | 86 × 54 × 9 | 41克 | 126克 |
| dl533rcs OEM | 84 × 50 × 5 | 17 g | 103克 |
| Dl533r cs ip4 | 96 × 64 × 11 | 70克 | 140克 |
