DL533R XL是一款RFID智能卡PC/SC读写器，完全集成NXP PR533 - NFC解决方案芯片收发模块，用于13.56 MHz的非接触式通信。
DL533R XL属于Digital Logic高级RFID读卡器组。它是一款PC / SC智能卡阅读器，具有完全集成的NXP PR533 - NFC收发芯片模块，用于13.56 MHz的非接触式通信。

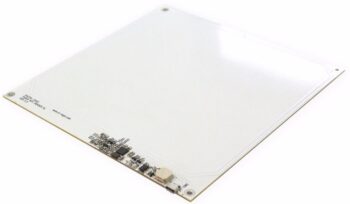

DL533R XL OEM设备是一个大尺寸的OEM版本BOB·体育(中国)官方入口 ．
由于内置了大型射频天线，其读取范围得到了扩展。因此，该设备可以在最远180毫米(7.99英寸)的距离读取RFID卡。
DL533R XL Reader运行在集成微控制器的专用ROM固件上。固件通过高速USB 2.0主机接口处理许多射频协议，包括CCID(芯片卡接口设备)协议。
该设备作为计算机和外围设备集成的常见部分，在电子身份(eID)应用程序、网络支付/互联网安全、身份验证系统、自动售货机、电子kiosk和许多其他方面完成了其目的。
文档和软件下载
射频协议
射频协议DL533R支持以下射频模式:
- FeliCa的PCD模式(212 kbps和424 kbps)
- ISO/IEC14443类型A和B(从106kbps到848kbps)
- MIFARE®(106kbps)、ISO14443-B型卡(106kbps)
- picoPass标签(106 kbps)
- Innovision宝石卡(106kbps)
通过PC/SC透明模式，支持启动器无源模式(106kbps ~ 424kbps)。
- MIFARE经典系列
- MIFARE Ultralight®和Ultralight®C
- NTAG家庭
- MIFARE DESFire®卡
- 非接触式读卡器+®
- PicoPass
- 珠宝/黄玉
- 灵通
- 符合ISO14443-4标准的其他非接触式卡片
标准的兼容性
根据制造商的规范，PR533为应用程序提供了符合“EMV非接触式通信协议规范V2.0.1”的命令。
它还支持射频协议ISO/IEC 14443A和B，如符合智能eID标准，可在应用层实现。
支持USB 2.0全速运行，可与USB 3.0集线器互操作。
在PCD模式下使用时，它符合EMV非接触式规范V2.0.1。
支持的操作系统
支持的操作系统支持的操作系统
RFID智能卡PC / SC阅读器与许多操作系统兼容。
- 微软视窗系统2000或更高版本，包括32和64位版本的Windows 10。
在较新的Windows系统上，WUDF驱动程序将该设备检测为PC/SC阅读器。不需要安装额外的驱动程序。
设备在以下操作系统上连接PCSC-Lite驱动:
- GNU / Linux(libusb 1.0。X及以后)
- macOS X
- Solaris
- FreeBSD
RFID智能卡PC/SC读卡器的特点和优点
- 支持USB 2.0全速主机接口和CCID协议
- PC/SC(个人电脑/智能卡)兼容
- 集成微控制器实现高级射频协议
- 支持ISO/IEC 14443A读写模式，最高可达848kbit /s
- 支持ISO/IEC 14443B读写模式，最高848kbit /s
- 支持基于FeliCa协议的212kbit /s和424kbit /s的非接触式通信
- 集成支持MIFARE®阅读器
- 支持MIFARE®加密CRYPTO1®
- 符合德国eID, ICAO, EMVCo 2.1
- 支持PCSC part 3 release 2.01.07
- 对于ISO/IEC 14443A/MIFARE®、ISO/IEC 14443B或FeliCa卡，读/写通信模式下的读取范围高达180毫米(取决于天线尺寸和调谐)
- 自动LED管理，有两个LED(绿色和红色)
- 大尺寸OEM阅读器(DL533R XL)
- SDK包括基本功能和设备FW命令的C源代码演示，用于使用Windows智能卡库(“wincards”)实现。
DL533R XL RFID阅读器硬件功能
| 功能 | 描述 | |||
|---|---|---|---|---|
| 工作频率 | 13.56兆赫 | |||
| 阅读范围 | 工作距离为0-180mm(0“-7.09”)，取决于天线几何形状和读取器配置 | |||
| 读/写速度 | 212kbit /s 424kbit /s 848kbit /s | |||
| 电源电流 | 150-300 mA(工作中) | |||
| 电源电压 | 5伏 | |||
| 支持的卡片和标签 | 非接触式读卡器®家庭：MIFARE Mini®，MIFARE Classic®(1K, 4K, EV1)， MIFARE Ultralight®，MIFARE Ultralight C®，MIFARE PLUS®(2K, 4K)， MIFARE DESFire®(Light, 2K, 4K, 8K, EV1, EV2) NTAG®家庭：NXP NTAG®2xx Type 2 (210, 213, 215, 216 Tag Tamper)， NXP NTAG®4xx DNA Type 4 (413, 424) FeliCa, Smart eID, ICAO, EMVCo 2.1, picoPass, Jewel/Topaz，等。 |
|||
| 连接及电源 | USB接口，RS232, UART (TTL) | |||
| 支持的操作系统 | 微软®Windows™，Linux®，macOS, Android | |||
| 智能卡接口 | ISO14443 A类和B类 | |||
| 相关设备 | USB电缆 | |||
| 配件 | 卡片，钥匙套，标签，腕带，标签 | |||
尺寸和重量
| 模型 | 尺寸(毫米) | 设备 | 商业组 |
| DL533R XL | 178 x 178 x 5 | 104克 | 156克 |
