dl533rcs - PC/SC阅读器

卡片大小的PC/SC RFID NFC智能卡读卡器

DL533R是一款RFID智能卡PC/SC读写器,基于NXP的PR533高度集成NFC解决方案芯片-收发模块,用于13.56 MHz的非接触式读写器通信。

其专用ROM固件通过集成的微控制器处理各种RF协议,具有USB 2.0全速主机接口和CCID协议支持。

它的目的是作为PC集成和外围设备的一部分,电子身份(eID)应用程序,在线支付/互联网安全,身份验证,自动售货机,电子kiosk等。

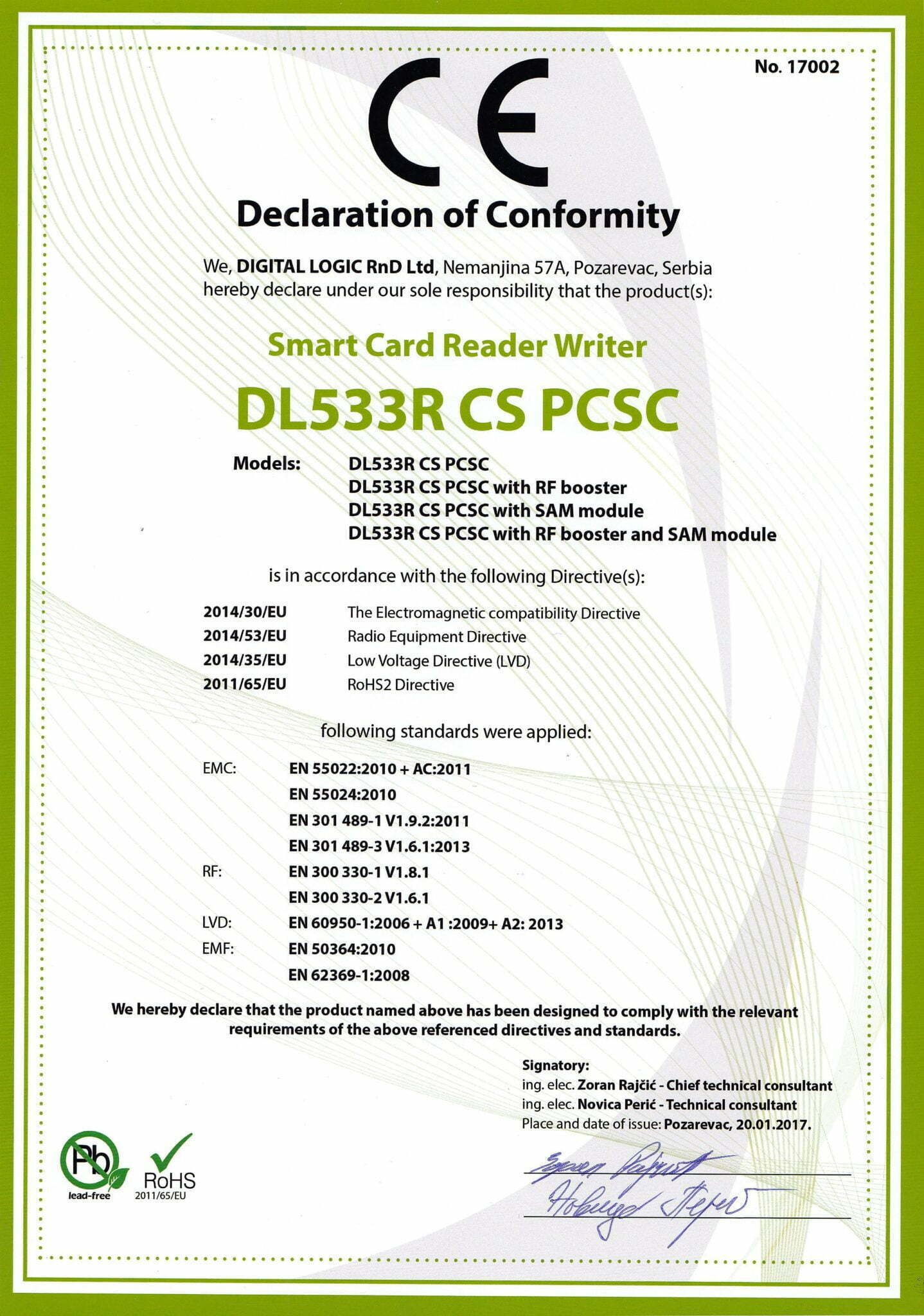

DL533R CS PC/SC阅读器是CE和RoHS认证的设备(CE合格声明).

文档和软件下载

射频协议

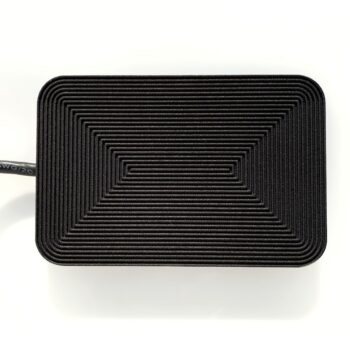

cb 4DL533R支持以下射频模式:

  • FeliCa的PCD模式(212 kbps和424 kbps)
  • ISO/IEC14443类型A和B(从106kbps到848kbps)
  • MIFARE®(106kbps)、ISO14443-B型卡(106kbps)
  • picoPass标签(106 kbps)
  • Innovision宝石卡(106kbps)

通过PC/SC透明模式,支持启动器无源模式(106kbps ~ 424kbps)。

  • MIFARE经典系列
  • MIFARE Ultralight®和Ultralight®C
  • NTAG家庭
  • MIFARE DESFire®卡
  • 非接触式读卡器+®
  • PicoPass
  • 珠宝/黄玉
  • 灵通
  • 符合ISO14443-4标准的其他非接触式卡片

标准的兼容性

根据制造商的规范,PR533为应用程序提供了符合“EMV非接触式通信协议规范V2.0.1”的命令。

它还支持射频协议ISO/IEC 14443A和B,如符合智能eID标准,可在应用层实现。

支持USB 2.0全速运行,可与USB 3.0集线器互操作。

在PCD模式下使用时,它符合EMV非接触式规范V2.0.1。

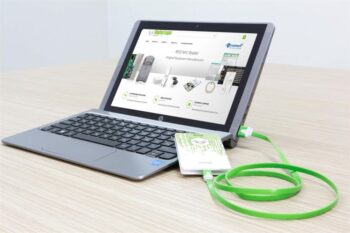

ps cs支持的操作系统

支持的操作系统

RFID智能卡PC / SC阅读器与许多操作系统兼容。

  • 微软视窗系统2000或更高版本,包括32和64位版本的Windows 10。

在较新的Windows系统上,WUDF驱动程序将该设备检测为PC/SC阅读器。不需要安装额外的驱动程序。

设备在以下操作系统上连接PCSC-Lite驱动:

  • GNU / Linux(libusb 1.0。X及以后)
  • macOS X
  • Solaris
  • FreeBSD

RFID智能卡PC/SC读卡器的特点和优点

  • RFID智能卡PC/SC读卡器的特点和优点
  • 支持USB 2.0全速主机接口和CCID协议
  • PC/SC(个人电脑/智能卡)兼容
  • 集成微控制器实现高级射频协议
  • 支持ISO/IEC 14443A读写模式,最高可达848kbit /s
  • 支持ISO/IEC 14443B读写模式,最高848kbit /s
  • 支持基于FeliCa协议的212kbit /s和424kbit /s的非接触式通信
  • 集成支持MIFARE®阅读器
  • 支持MIFARE®加密CRYPTO1®
  • 符合德国eID, ICAO, EMVCo 2.1
  • 支持PCSC part 3 release 2.01.07
  • 对于ISO/IEC 14443A/MIFARE®、ISO/IEC 14443B或FeliCa卡,读/写通信模式下的读取范围高达180毫米(取决于天线尺寸和调谐)
  • 自动LED管理,有两个LED(绿色和红色)

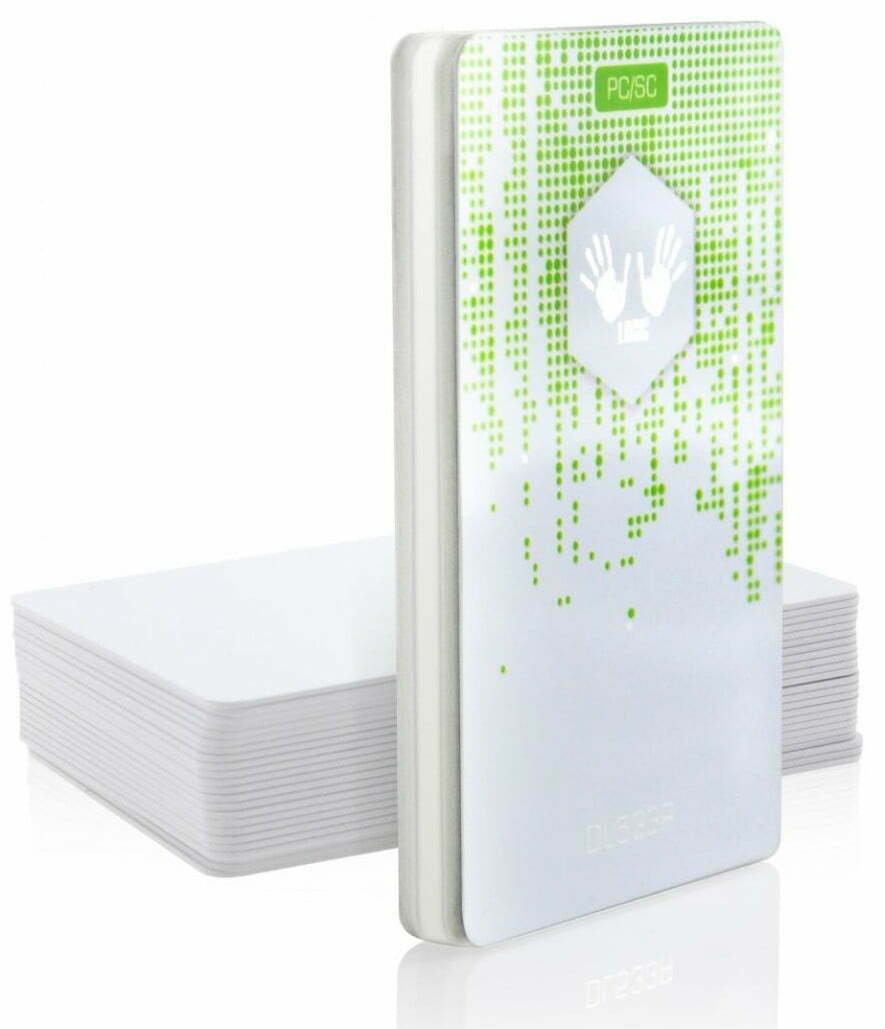

  • 可作为u盘(DL533R)或ISO ID-1卡大小的读卡器(DL533R CS)
  • 也可作为OEM产品
  • SDK包括一个基本功能和设备FW命令的C源代码演示,用于Windows智能卡库(“wincards”)的实现。

DL533R PC/SC RFID智能卡阅读器可在数码逻辑网站

DL533R CS硬件特点
功能 描述
工作频率 13.56兆赫
阅读范围 工作距离为0-60mm(0“-2.36”),取决于天线几何形状和读取器配置
读/写速度 212kbit /s 424kbit /s
电源电流 150毫安(操作)
电源电压 5伏
支持的卡片和标签 非接触式读卡器®家庭MIFARE Mini®,MIFARE Classic®(1K, 4K, EV1), MIFARE Ultralight®,MIFARE Ultralight C®,MIFARE PLUS®(2K, 4K), MIFARE DESFire®(Light, 2K, 4K, 8K, EV1, EV2)

NTAG®家庭NXP NTAG®2xx Type 2 (210, 213, 215, 216 Tag Tamper), NXP NTAG®4xx DNA Type 4 (413, 424)

FeliCa, Smart eID, ICAO, EMVCo 2.1, picoPass, Jewel/Topaz,等。

连接及电源 USB接口,RS232
软件 DL533N NFC阅读器基本测试的示例源代码脚本,实现了用于led控制和蜂鸣器的GPIO引脚
支持的操作系统 微软®Windows™,Linux®,macOS, Solaris, FreeBSD
支持的平台上 Windows x86/x64、Windows ARM/UWP、Linux x86/x64、Linux ARM/ARM64/ARMHF、macOS x64
智能卡接口 ISO14443 A类和B类
相关设备 USB连接线,免费软件下载
认证 CE、RoHS
配件 卡片,钥匙套,标签,腕带,标签
尺寸和重量
模型 尺寸(毫米) 设备 商业组
DL533R CS 86 x 54 x 9 41克 126克
Dl533r cs OEM 84 x 50 x 5 17 g 103克
Dl533r cs ip4 96 x 64 x 11 70克 140克

质保:24个月
