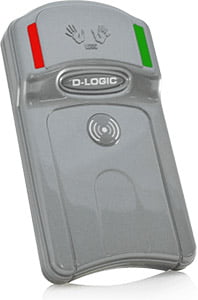

NFCRFID非接触式读写器µFR经典是Digital Logic基于NFC和RFID技术的µFR系列读写器硬件中的第一款产品。工作频率为13.56 MHz,符合ISO14443 A&B和ISO18092标准。
这个NFC模块的主要目的是作为IT企业和个人开发RFID NFC解决方案的专业工具。
它附带了免费的SDK源代码示例、跨平台库、可升级的固件,以及文档完善的API和通信协议。
其中包括一个文档完善的API和通信协议,以及免费的SDK源代码示例、跨平台库、可升级的固件等。
这个小而强大的设备配备齐全,符合NFC标准。它有USB、UART (TTL)或RS232连接选项。
它是任何RFID NFC独特项目开发的首选工具,这要归功于良好的文档API、软件SDK、跨平台库、固件升级和强大的技术支持。
除了具有吸引人的设计和可定制外壳的最终产品外,µFR Classic RFID NFC读写器/写入器也可作为带有客户选择连接器的OEM NFC RFID模块。bob全站版
文档和软件下载
是给谁的?
μ FR经典RFID NFC阅读器主要面向开发公司和个人(专业人士和爱好者),用于进一步的应用和交钥匙解决方案开发。出于这个原因,它附带了一个功能齐全的软件开发工具包,包括固件、库、源代码示例和各种平台、操作系统和开发环境的文档。我们经常推出升级(包括固件、库和API),所有升级都可以在我们的官方网站免费下载。
除了上述事实外,我们的免费,广泛和快速响应的支持使RFID NFC Reader Writer -µFR Classic在该行业领域处于突出地位。
硬件
这款RFID NFC阅读器的射频通信基于其强大的、高度集成的NXP IC接口。该设备工作在高频13.56 MHz,并成功地与卡片,标签,腕带,以及ISO/ iec14443 A、ISO/ iec14443 B和ISO/ iec18092标准的标签。
凭借出色的调制和解调概念,以及许多集成的13.56 MHz非接触式通信协议,该设备的实现对每个RFID NFC解决方案开发人员来说都变得可靠而简单。
硬件和软件都是完全开发,测试,并成功实现了MIFARE®,NTAG21x, NTAG 4xx DNA和JCOP系列卡/标签:
- 非接触式读卡器迷你®、
- MIFARE经典®(1K, 4K, EV1),
- 非接触式读卡器超轻型®,
- MIFARE Ultralight C®,
- MIFARE Plus®(2K, 4K),
- MIFARE DESFire®(Light, 2K, 4K, 8K, EV1, EV2),
- NXP NTAG®21x (210, 213, 215, 216, Tag Tamper),
- NXP NTAG®4xx DNA (413,424),
- NXP JCOP®Java卡(J3A040, J3A081, J3H145, JC30M48CR)。
此外,该工具支持所有与上面列出的标签兼容的其他标签。
该RFID设备还具有内置Crypto1®算法和安全的非易失性内部密钥存储,以提高安全性。使用USB 2.0 Full Speed兼容接口与主机通信。出于完整性和安全性的考虑,数据传输速率从9600波特限制到1波特。该NFC bob全站版RFID阅读器还可以作为使用FTDI的虚拟COM端口(VCP)驱动程序的串行接口设备。
尽管所支持的技术列表已经很广泛,但我们的开发团队仍在不断地进行产品改进和升级,以跟上这种技术的全球趋势。
这种rfid模型也可作为OEM NFC模块。
内置可听(扬声器)和2个RGB led可见指示灯,完全由用户控制。
固件
Digital Logic专有的互操作固件运行在所有基于MCU平台的µFR系列硬件上。读写器与主机通过高速FTDI芯片直接接入建立通信。
在核心,在通信层面,该设备使用数字逻辑唯一的专有通信协议.
µFR系列固件包含许多复杂的内置函数,可以通过库来调用API文档.
开发的大多数功能都是为了减少开发人员和集成商的开发时间,使他们的“生活更轻松”,例如:
- 在一台主机上支持多个RFID NFC读取器。
- MIFARE经典的一整套命令®根据制造商的规范操作
- 各种寻址方案(Block, BlockInSector)
- 密钥存储处理(单向,只写入,不读取存储的密钥)
- 多种关键应用模式(按索引或方案)
- 值块操作
- 使用整个内存结构作为线性空间(方便大多数卡类型)
- NFC标签处理,固件中的NDEF格式解析
- AES128“动态”内置硬件加密,这对于使用复杂的DESFire安全密钥非常重要
- AES128加密文件和密钥在DESFire卡
- MIFARE Plus支持
- MIFARE超轻C支持
- APDU命令结构支持,如适用(ISO 14443-4层)
- 当卡存在时,异步UID从阅读器发送到主机COM端口-该功能是用户可编程的。
的μFR固件的关键功能是使用我们的通信协议调用其所有功能的能力。
因此,μ通过使用通信协议,FR设备几乎可以在任何具有串行接口的平台上实现。
支持的平台包括:
- 个人电脑
- 平板电脑
- 智能手机
- 嵌入式系统
- 树莓派和其他兼容的单板计算机
- Beagleboard
- MIPS董事会
- 制度
- Arduino.
频繁的固件更新包括新功能、改进和错误修复,同时保持与以前版本的向后兼容性。
因此,项目代码和开发的软件是安全的,因此固件升级后不需要做任何更改。
所有固件更新和升级都是免费的,可在数字逻辑官方GitLab库.
软件开发套件
这款RFID NFC阅读器的射频通信基于其强大的、高度集成的NXP IC接口。设备工作频率为13.56 MHz,支持ISO/IEC 14443 A、ISO/IEC 14443 B和ISO/IEC 18092标准的卡片、标签、手环和标签通信。
库是针对不同平台交叉编译的,目前为止支持:
- Windows x86 / x64
- Windows部门/ UWP
- Linux x86 / x64
- Linux的手臂/ ARM64 / ARMHF
- macOS x64
- 安卓
- Arduino
- ESP32。
所有示例都是为所有主要的开发平台和语言编写的,例如:
- Java
- Java Applet
- JavaScript(蛋.NFC阅读器浏览器扩展)
- Node JS
- PHP
- 拉撒路
- Borland Delphi
- C
- c++ Borland Builder
- c++ WxWidgets
- 微软®Visual .NET系列:c++。网,c#。网,VB。网
- Python
- Arduino IDE示例。
我们的团队已经准备好为客户端请求开发其他编程语言的额外SDK示例。请求实现速度取决于我们当前的项目计划和最终的合作协议。
软件包包括一套非常有用的SDK软件源代码和可执行应用程序。其中一些是:
- MIFARE经典®(1k, 4k, EV1)卡和标签编程软件
- MIFARE®DESFire®(Light, 2k, 4k, 8k, EV1, EV2)卡和标签编程软件
- MIFARE PLUS®(2k, 4k)卡和标签编程软件
- MIFARE Ultralight®(EV1)卡和标签编程软件
- MIFARE Ultralight®C卡和标签编程软件
- NTAG®(2xx, DNA, Tag Tamper)卡和标签编程软件
- 用于创建和写入NFC标签的通用NDEF消息的应用程序
- 信用卡刷卡app(仅限公开数据)
- 格式化器-用于卡片/标签格式化和编程的软件工具
- uFR2FileSystem和uFR2File Lite -键盘模拟应用程序,具有数据读取,数据解析成几种格式,并通过HTTP将数据发送到MySQL数据库
- uFR Shell-类似Shell的环境,易于测试和自动化
- Chrome、Firefox和Opera的浏览器扩展(插件)
- 阅读电子护照(机读旅行证件)申请表
- 数字签名应用
- APDU命令发送软件
- JCOP卡编程软件。
常见的应用程序
- 电子支付系统
- 识别系统
- 门禁系统
- 订阅服务
- 银行系统
- 数字内容系统
- 客户忠诚度系统
- 自动售货机
- 时间和出勤率
- 机械考勤
- NFC卡和标签编程
- NFC NDEF记录管理
- 网络访问控制
- 库存管理
- 软件登录管理
- 自动收费
- 公共交通总站
- 无现金支付
- 停车系统
- 前台服务
- 活动参观人数
- 认证和授权
- 图书馆、博物馆、体育场赛事
特性
- 身份验证、数据交换及非接触式交易
- 用于设备与软件许可证的绑定
- 支持多种操作系统(Win、Linux、Android)
- USB兼容接口
- 工作频率:13.56MHz
- 接近读写速度高达424 kbps
- 内置天线用于非接触式标签访问,读取距离可达60毫米
- 支持非接触式读卡器®和其他ISO 14443类型A/B
- 支持ISO18092 NFC标签
- 内置防碰撞功能
- RFID阅读器通过密码和钥匙锁定
- 应用程序编程接口:
- 通过FTDI实现虚拟COM
- 用户可控led
- 三年保修
软件功能
- NFC卡和标签读/写(编程)
- NFC NDEF记录书写:MIME类型,URI类型,vCard, SMS, Phone, URL
- 卡格式化
- 卡片线性空间仿真
- 卡块直接访问
- 卡区和封锁间接访问
- 卡片密钥和访问位管理
- 块值管理(递增/递减)
- 异步发送卡UID到COM端口(功能可编程)
- DES和3DES软件加密
- 可选的APDU结构(应用协议数据单元)与信用卡在公共数据读取中的使用示例
- shell类环境,易于测试和自动化
- Chrome、Firefox和Opera的Web浏览器扩展
- 数字签名源代码示例:使用PKI(公共密钥基础设施)证书对数字文档进行非接触式签名
下载:API文档,µFR COM协议,带有SDK的软件源代码示例
文档包含API和通信协议参考的详细解释,以及通信协议实现的实际字节级示例。我们的API提供了一种非常舒适的实现方式,我们强烈推荐它。当不可能实现API时,通信协议是一个非常好的替代方案。我们为所有库、固件、示例、工具和文档提供定期更新。更新是免费的,可从官方数字逻辑下载GitLab库.
我们的支持团队总是提供及时的响应。根据查询的复杂程度,您可以在不超过24小时内得到答复。
我们对基于特定客户需求的定制开发需求持开放态度。有关您的项目和实施的任何问题或进一步的帮助,请随时与我们联系。
µFR经典NFC RFIbob全站版D读写器硬件功能
功能 | 描述 |
---|---|
工作频率 | 13.56兆赫 |
阅读范围 | 工作距离为0-60mm(0“-2.36”),取决于天线几何形状和读取器配置 |
读/写速度 | 最高424 kbps |
电源电流 | 150毫安(操作) |
电源电压 | 5伏 |
支持的卡片和标签 | 非接触式读卡器®家庭:MIFARE Mini®,MIFARE Classic®(1K, 4K, EV1), MIFARE Ultralight®,MIFARE Ultralight C®,MIFARE PLUS®(2K, 4K), MIFARE DESFire®(Light, 2K, 4K, 8K, EV1, EV2) NTAG®家庭:NXP NTAG®2xx Type 2 (210, 213, 215, 216 Tag Tamper), NXP NTAG®4xx DNA Type 4 (413, 424) SmartMX®家庭: NXP JCOP®Java卡(J3A040, J3A081, J3H145, JC30M48CR) |
连接及电源 | USB端口 |
软件 | Java库和SDK, Java Applet, JavaScript, Node JS扩展,Lazarus, Borland Delphi, C, c++ Builder, c++ WxWidgets, Microsoft®Visual c++ .NET, Microsoft®Visual c#, Microsoft®Visual Basic .NET, PHP, Python和Arduino IDE示例 |
支持的操作系统 | 微软®Windows™,Linux®,macOS, Android |
支持的平台上 | Windows x86/x64, Windows ARM/UWP, Linux x86/x64, Linux ARM/ARM64/ARMHF, macOS x64, iOS x64, Android, Arduino, ESP32 |
智能卡接口 | ISO14443 A类和B类,ISO18092 |
相关设备 | USB连接线,免费软件下载;选配:蜂鸣器,实时时钟(RTC), EEPROM |
认证 | CE、RoHS |
配件 | 卡片,钥匙套,标签,腕带,标签 |
尺寸和重量
模型 | 尺寸(毫米) | 设备 | 商业组 |
µFR经典 | 150 x 83 x 30 | 102克 | 248克 |
µFR经典CS OEM | 84 x 50 x 5 | 17 g | 103克 |
质保:24个月
一个扩展三年保修可根据要求提供。联系我们欲知详情。
