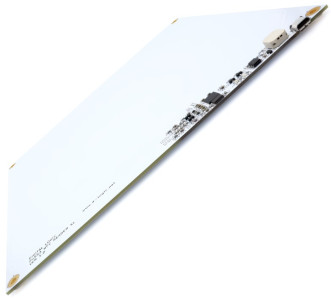

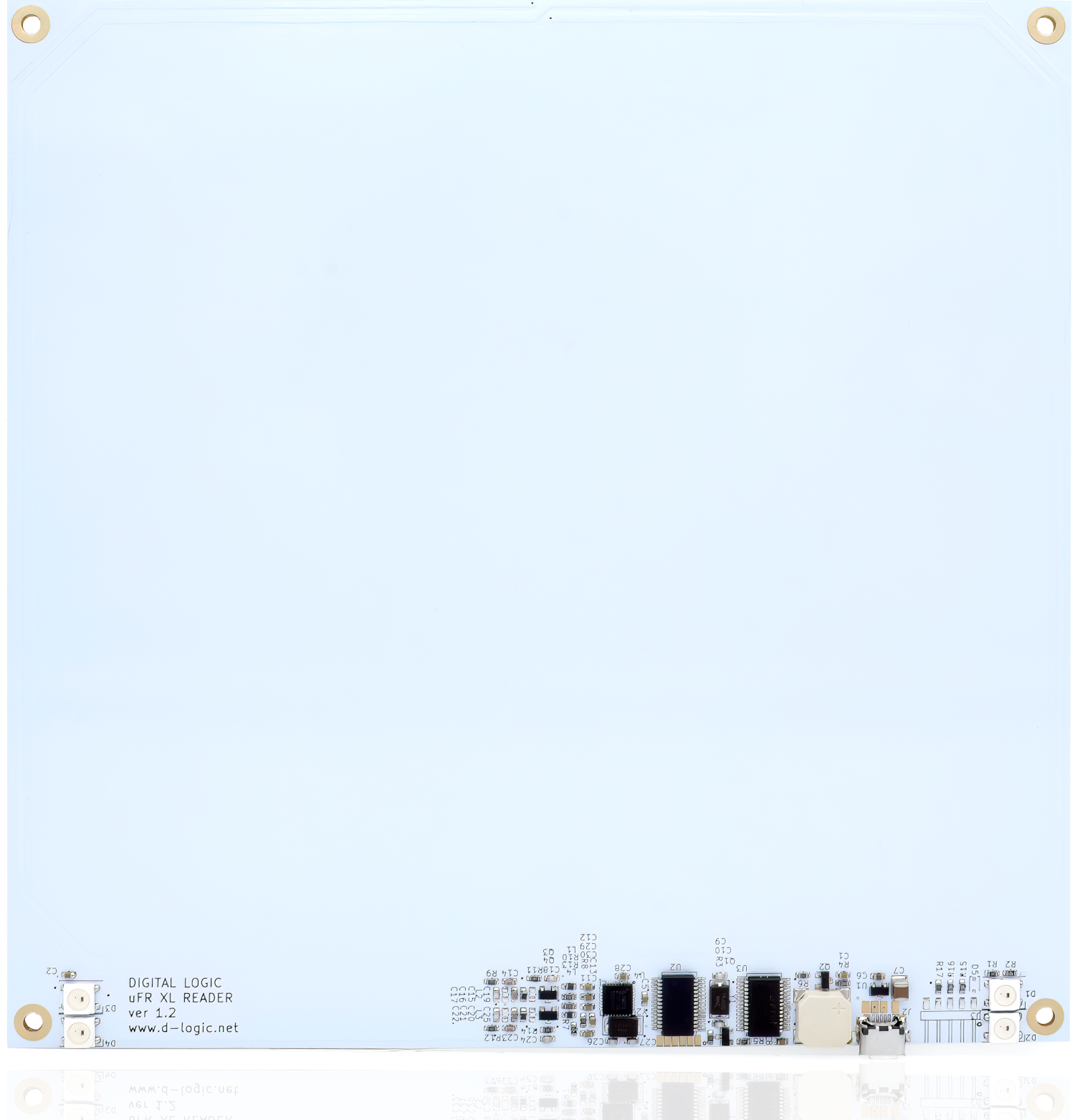

的µFR XLbob全站版NFC RFID非接触式读写器是一款大尺寸远程版的BOB·体育(中国)官网入口 NFC读者。主要的硬件区别在于它的尺寸,扩展的读取范围和4个RGB led光信号。
由于内置较大的射频天线,该设备具有比其他ISO14443标准设备更高的读取范围。因此,该设备可以在200毫米(7.87英寸)的特殊距离内读取RFID NFC卡。
该RFID NFC读写器主要是为从事RFID NFC解决方案开发的IT公司和个人设计的专业工具。
它附带了免费的SDK源代码示例、跨平台库、可升级的固件以及文档完备的API和通信协议。
我们还提供即插即用的应用程序,使µFR XL成为最终用户的绝佳选择。
这个大而强大的设备功能齐全,完全兼容NFC。它具有USB, UART (TTL)或RS232连接选项。
其次是文档完备的API、软件SDK、跨平台库、固件升级和出色的技术支持,它是任何RFID NFC定制项目开发的首选工具。
µFR XL RFID NFC读写器/写入器可作为OEM NFC模块提供,带有客户选择的连接器。
文档和软件下载
是给谁的?
µFR XL - bob全站版NFC RFID读写器主要面向开发公司和个人(专业人士和业余爱好者),用于进一步的应用和交钥匙解决方案开发。出于这个原因,它附带了一个功能齐全的软件开发工具包,包括固件、库、源代码示例以及各种平台、操作系统和开发环境的文档。我们经常启动升级(包括固件,库和API),所有这些都可以在我们的官方网站免费下载。
除了上述事实外,我们的免费,广泛和快速响应的支持使RFID NFC读写器-µFR XL在该行业领域处于杰出地位。
硬件
这种RFID NFC读写器的射频通信是基于其强大的,高度集成的NXP IC接口。该设备工作在高频13.56 MHz,并成功地与卡片、标签、腕带、ISO/IEC 14443 A、ISO/IEC 14443 B和ISO/IEC 18092标准的标签。
凭借出色的调制和解调概念,以及许多集成的13.56 MHz非接触式通信协议,该设备的实现对于每个RFID NFC解决方案开发者来说都变得可靠和简单。
硬件和软件,充分开发,测试,并成功实现MIFARE®,NTAG21x, NTAG 4xx DNA和JCOP系列卡/标签:
- 非接触式读卡器迷你®、
- MIFARE Classic®(1K, 4K, EV1),
- 非接触式读卡器超轻型®,
- MIFARE超轻C®
- MIFARE Plus®(2K, 4K, S, X, EV1),
- MIFARE DESFire®(Light, 2K, 4K, 8K, EV1, EV2),
- NXP NTAG®21x (210, 213, 215, 216, Tag Tamper)
- NXP NTAG®4xx DNA (413,424),
此外,此工具还支持与上述列表兼容的所有其他标记。
该RFID设备还具有内置的Crypto1®算法和安全的非易失性内部密钥存储,以提高安全性。通过USB 2.0 Full Speed兼容接口与主机通信。出于完整性和安全性的考虑,数据传输速率限制在9600波特到1mbaud之间。这个NFCbob全站版 RFID阅读器也可以作为使用FTDI的虚拟COM端口(VCP)驱动程序的串行接口设备。
尽管支持的技术列表已经很广泛,但我们的开发团队不断致力于产品改进和升级,以保持与此技术全球趋势的一致。
该rfid NFC设备可作为大型OEM模块使用。
内置可听(扬声器)蜂鸣器和4个RGB LED可见指示灯,完全由用户控制。
固件
Digital Logic专有的可互操作固件可运行在所有基于µFR系列硬件的MCU平台上。读卡器与主机通过高速FTDI芯片直接接入建立通信。
在核心,在通信层面上,该设备使用了Digital Logic独有的专利通信协议。
µFR系列固件包含许多复杂的内置函数,可以通过库调用API文档。
大多数功能的开发是为了减少开发人员和集成商的开发时间,使他们的“生活更轻松”,例如:
- 在单个主机上支持多个RFID NFC读取器。
- 整套命令的MIFARE经典®按厂家说明书操作
- 各种寻址方案(Block, BlockInSector)
- 键存储处理(单向,只写,不读取存储的键)
- 各种键应用模式(按索引或方案)
- 值块操作
- 使用整个内存结构作为线性空间(方便大多数卡片类型)
- NFC标签处理,固件中的NDEF格式解析
- AES128“动态”内置硬件加密,这对于处理复杂的DESFire安全密钥极其重要
- DESFire卡中文件和密钥的AES128加密
- MIFARE Plus支持
- MIFARE超轻C支持
- APDU命令结构支持,如适用(ISO 14444 -4层)
- 当卡存在时,异步UID从读取器发送到主机COM端口-该功能是用户可编程的。
的μFR固件的关键特性是能够使用我们的通信协议调用其所有功能。
因此,μ通过使用通信协议,几乎可以在任何具有串行接口的平台上实现FR设备。
支持的平台包括:
- 个人电脑
- 平板电脑
- 智能手机
- 嵌入式系统
- 树莓派和其他兼容的单板计算机
- Beagleboard
- MIPS董事会
- 制度
- Arduino。
频繁的固件更新包括新特性、改进和错误修复,同时保持与以前版本的向后兼容性。
因此,项目代码和开发的软件是安全的,因此固件升级后不需要进行任何更改。
所有固件更新和升级都是免费的,并可在数字逻辑官员GitLab库。
软件开发工具包
这款RFID NFC阅读器配备了一个功能齐全的软件开发工具包,包括外部库、源代码示例、API参考文档、通信协议和许多有用的软件工具。
库是针对不同平台交叉编译的,目前支持:
- Windows x86 / x64
- Windows部门/ UWP
- Linux x86 / x64
- Linux的手臂/ ARM64 / ARMHF
- macOS x64
- 安卓
- Arduino
- ESP32。
所有示例都是为所有主要的开发平台和语言编写的,例如:
- Java
- Java Applet
- JavaScript(蛋。NFC阅读器浏览器扩展)
- Node JS
- PHP
- 拉撒路
- Borland Delphi
- C
- c++ Borland Builder
- c++ WxWidgets
- Microsoft®Visual .NET系列:c++。网,c#。网,VB。网
- Python
- Arduino IDE示例。
我们的团队已经准备好根据客户端请求用其他编程语言开发额外的SDK示例。请求实现的速度取决于我们当前的项目计划和最终的合作协议。
包中包含一组非常有用的SDK源代码软件和可执行应用程序。其中一些是:
- MIFARE经典®(1k, 4k, EV1)卡和标签编程软件
- MIFARE®DESFire®(轻型,2k, 4k, 8k, EV1, EV2)卡和标签编程软件
- MIFARE PLUS®(2k, 4k)卡和标签编程软件
- MIFARE Ultralight®(EV1)卡和标签编程软件
- MIFARE Ultralight®C卡和标签编程软件
- NTAG®(2xx, DNA, Tag Tamper)卡和标签编程软件
- 通用NDEF消息创建和写入NFC标签的应用程序
- 信用卡阅读app(仅限公开数据)
- 格式化器-软件工具的卡/标签格式化和编程
- uFR2FileSystem和uFR2File Lite -键盘模拟应用程序,具有数据读取,数据解析成几种格式,并通过HTTP将数据发送到MySQL数据库
- 类似Shell的环境,便于测试和自动化
- Chrome、Firefox和Opera的浏览器扩展(附加组件)
- 申请阅读电子护照(机读旅行证件)
- 数字签名应用
- APDU命令发送软件
- JCOP卡编程软件。
常见的应用程序
- 电子支付系统
- 识别系统
- 门禁系统
- 订阅服务
- 银行系统
- 数字内容系统
- 客户忠诚度系统
- 自动售货机
- 考勤时间
- 机器考勤
- NFC卡和标签编程
- NFC NDEF记录管理
- 网络访问控制
- 库存管理
- 软件登录管理
- 自动收费
- 公共交通总站
- 无现金支付
- 停车系统
- 前台服务
- 活动参观人数
- 身份验证和授权
- 图书馆,博物馆,体育场活动
特性
- 身份验证,数据交换和非接触式交易
- 用于将设备绑定到软件许可证
- 支持多种操作系统(Win、Linux、Android)
- USB兼容接口
- 工作频率:13.56MHz
- 近距离读写速度高达424kbps
- 内置天线,用于非接触式标签访问,读取距离可达60毫米
- 支持非接触式读卡器®和其他ISO 14443 A/B类型
- 支持ISO18092 NFC标签
- 内置防撞功能
- RFID阅读器通过密码和钥匙锁定
- 应用程序编程接口:
- 通过FTDI虚拟COM
- 用户可控led
- 可升级(3年或5年)保修
软件功能
- NFC卡和标签读/写(编程)
- NFC NDEF记录书写:MIME类型,URI类型,vCard, SMS, Phone, URL
- 卡格式化
- 卡片线性空间仿真
- 卡块直接访问
- 卡扇区和阻塞间接访问
- 卡钥匙和访问位管理
- 块值管理(增量/减量)
- 卡UID异步发送到COM口(功能可编程)
- DES和3DES软件加密
- 可选的APDU结构(应用协议数据单元)带有信用卡在公共数据读取中使用的示例
- 类似shell的环境,便于测试和自动化
- Chrome、Firefox和Opera的Web浏览器扩展
- 数字签名源代码示例:使用PKI(公钥基础设施)证书对数字文档进行非接触式签名
下载:API文档,µFR COM协议;软件源代码示例与SDK
该文档包含API和通信协议参考的详细解释,以及通信协议实现的实际字节级示例。我们的API提供了一种非常舒适的实现方式,我们强烈推荐它。当不可能实现API时,通信协议是一个非常好的替代方案。我们为所有库、固件、示例、工具和文档提供定期更新。更新是免费的,可以从官方数字逻辑下载GitLab库。
我们的支持团队总是提供及时的响应。根据查询的复杂程度,您可以在不超过24小时内得到答复。
我们是开放的,根据特定的客户需求定制开发要求。如果您有任何问题或对您的项目和实施提供进一步的帮助,请随时与我们联系。
µFR XL硬件特性
功能 | 描述 |
---|---|
工作频率 | 13.56兆赫 |
阅读范围 | 操作距离为0-200mm(0“-7.87”),具体取决于天线几何形状和读取器配置 |
读/写速度 | 最高424kbps |
电源电流 | 150 - 300 ma(操作) |
电源电压 | 5伏 |
支持的卡片和标签 | 非接触式读卡器®家庭:MIFARE Mini®、MIFARE Classic®(1K、4K、EV1)、MIFARE Ultralight®、MIFARE Ultralight C®、MIFARE PLUS®(2K、4K、S、X、EV1)、MIFARE DESFire®(Light、2K、4K、8K、EV1、EV2) NTAG®家庭:NXP NTAG®2xx Type 2 (210, 213, 215, 216 Tag Tamper), NXP NTAG®4xx DNA Type 4 (413, 424) |
连接及电源 | USB接口,UART TTL, RS232 |
软件 | 库和SDK用于Java, Java Applet, JavaScript, Node JS扩展,Lazarus, Borland Delphi, C, c++ Builder, c++ WxWidgets, Microsoft®Visual c++ .NET, Microsoft®Visual c#, Microsoft®Visual Basic .NET, PHP, Python和Arduino IDE示例 |
支持的操作系统 | Microsoft®Windows™,Linux®,macOS, Android |
支持的平台上 | Windows x86/x64, Windows ARM/UWP, Linux x86/x64, Linux ARM/ARM64/ARMHF, macOS x64, iOS x64, Android, Arduino, ESP32 |
智能卡接口 | ISO14443 A类和B类,ISO18092 |
相关设备 | USB连接线,免费软件下载;可选:射频增强器 |
认证 | CE、RoHS |
配件 | 卡片、钥匙扣、标签、腕带、吊牌 |
尺寸和重量
模型 | 尺寸(毫米) | 设备 | 商业组 |
µfr xl OEM | 178 × 178 × 5 | 100克 | 125克 |
保修:24个月
一个扩展可升级(3年或5年)保修可按要求提供。联系我们了解更多详情。
