µFR防碰撞工具-C控制台

µFR系列软件具有防碰撞算法,用于读取多张卡片

µFR防碰撞工具使用ISO/IEC 14443-3防碰撞算法,可同时读取µFR系列器件上的多个标签。该软件包含一组用于µFR器件RF模拟寄存器配置的功能。

文档和软件下载

软件概述

软件功能:

  • TresholdMinLevel减少或增加
  • TresholdCollLevel减少或增加
  • 检查阅读器连接
  • RX增益减少/增加
  • 射频电平降低/增加
  • 获取当前设置
  • 重新设置
  • 获取读者信息
  • 获取软件版本
  • 获取所选卡/标签UID
  • 获取设备模式
  • 开启防碰撞模式
  • 禁用防碰撞模式
  • 列出所有卡片/标签
  • 选择卡/标签
  • 取消信用卡/标签
  • 读块
  • 写块

可用的编程语言:

  • 可执行软件工具-控制台
  • 可执行软件工具-图形用户界面

支持的操作系统、平台和环境:

  • 跨平台的

支持的硬件:

  • µFR系列器件
防碰撞软件
软件呼吸 描述
ufr-anti_collision_algorithm

多卡模式演示采用ISO-14443-3防撞算法的优点。

ufr-examples-csharp-anti_collision_algorithm

c#源代码的多卡模式演示使用的优点ISO-14443-3防碰撞算法。

软件手册

1.µFR防碰撞工具-运行软件

下载:ufr-anti_collision_algorithm

下载并解压软件包。导航到带有操作系统名称的子文件夹。执行文件anti-collision-demo-con

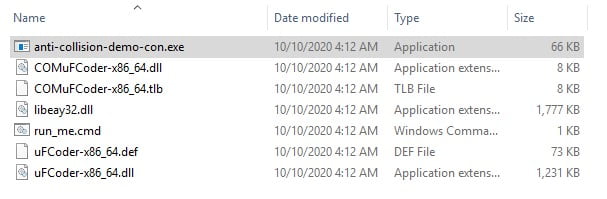

防碰撞演示大会

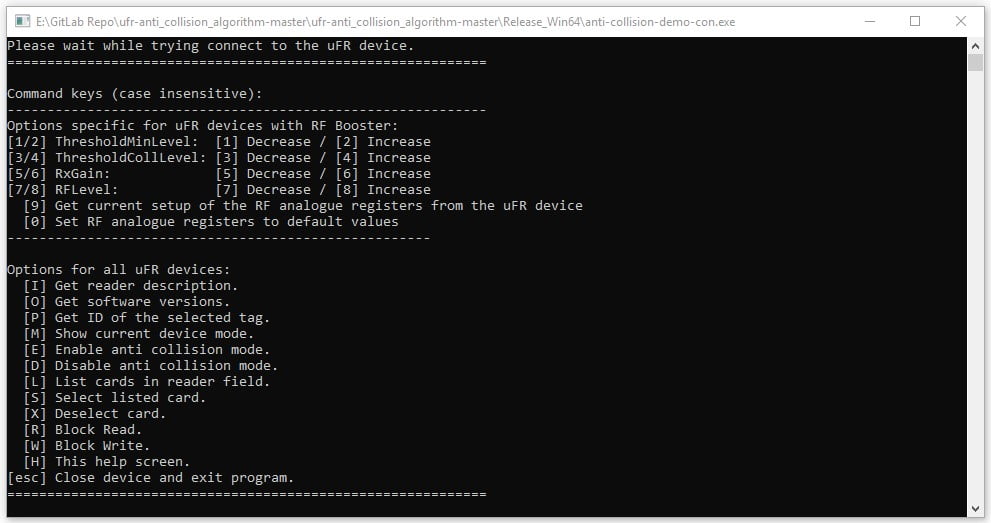

如果您已经正确安装了硬件驱动程序,软件将运行带有主菜单的控制台。

防碰撞演示主菜单

如果读写器连接不正常,请检查FTDI驱动程序安装。否则,如果阅读器已连接,但仍无法运行软件,请导航到自由子文件夹中找到µFR库lib / your_os_name子文件夹。

Windows操作系统-复制库到相同的执行文件所在的文件夹。

Linux操作系统-复制库到您的操作系统/ lib特性,或/usr/local/lib(取决于发行版),并为库创建一个符号链接。

2.µFR防碰撞工具-命令键

第一组软件菜单包括以下命令:

  • TresholdMinLevel减少或增加
  • TresholdCollLevel减少或增加
  • 检查阅读器连接
  • RX增益减少/增加
  • 射频电平降低/增加
  • 获取当前设置
  • 重新设置。

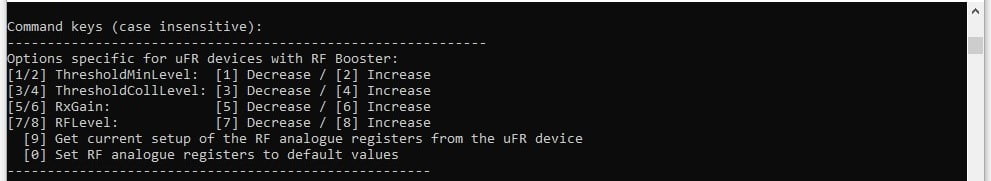

通过选择命令号(0-9),您可以检查、增加、减少或重置连接的µFR设备的RF模拟寄存器的分配值。

每个RF寄存器值命令有两个选项-随奇数函数数减少,随偶数函数数增加。

防碰撞命令键

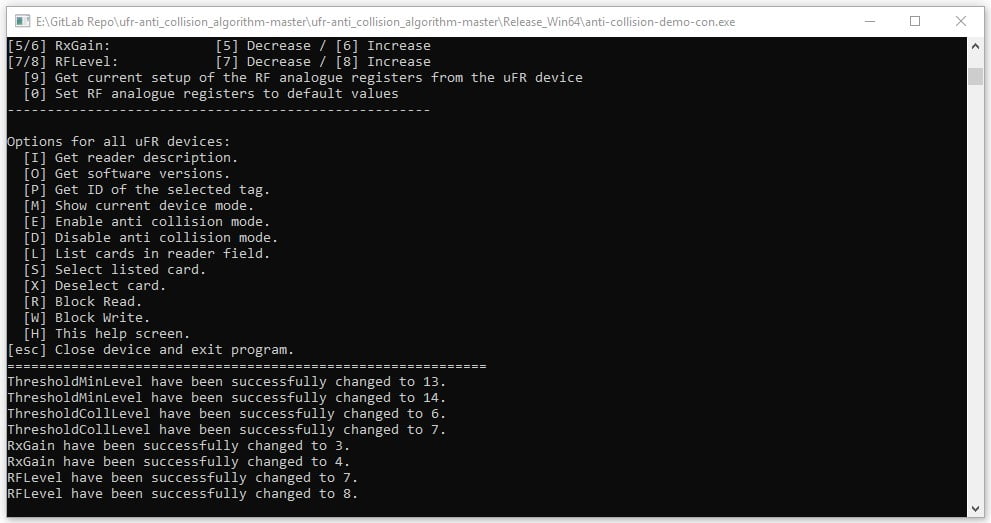

2.1µFR防碰撞工具-读取器设置

根据需要多次输入所列函数的数量,将读取器设置为所需的RF,将其增加或减少到所需的值。

下面的例子显示了所有列出的值为1时递增或递减。

防碰撞演示命令测试

2.2µFR防碰撞工具-获取当前读取器设置

输入9获取当前读取器设置。

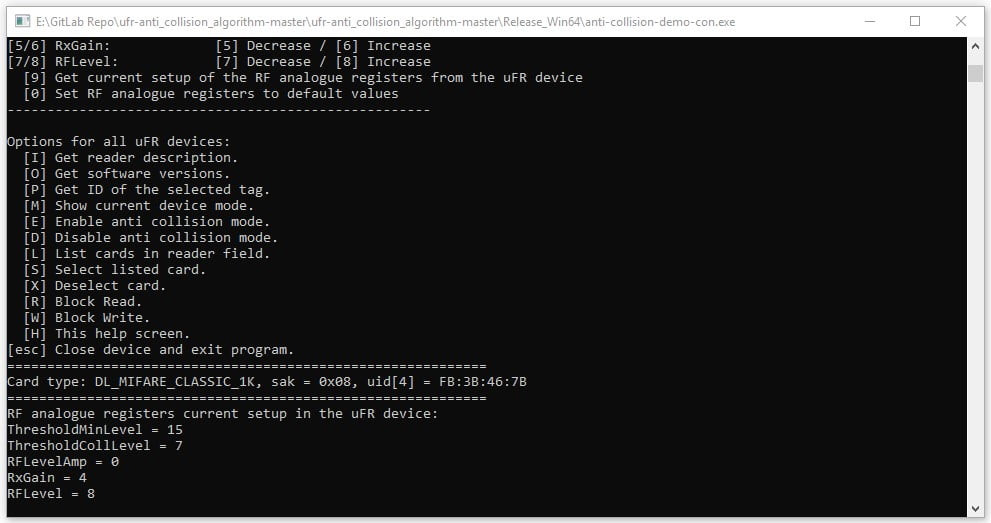

防碰撞演示模拟设置

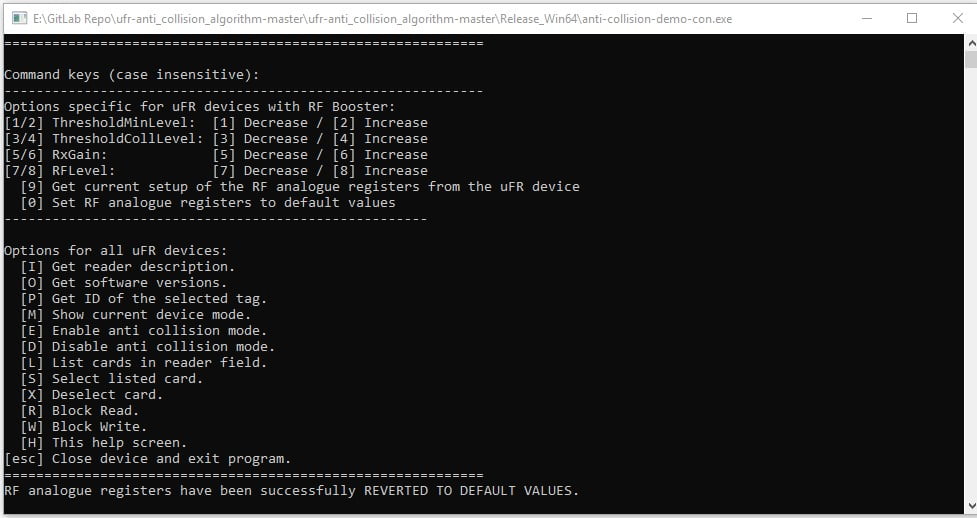

2.2µFR防碰撞工具-重置读取器设置

输入0将读取器设置重置为默认值。

防碰撞演示复位

3.µFR防碰撞工具-卡片/标签功能

主菜单第二组命令包含了处理卡片/标签的函数列表:

  • 获取读者信息
  • 获取软件版本
  • 获取所选卡/标签UID
  • 获取设备模式
  • 开启防碰撞模式
  • 禁用防碰撞模式
  • 列出所有卡片/标签
  • 选择卡/标签
  • 取消信用卡/标签
  • 读块
  • 写块。

通过输入所需函数的字母值来调用它。

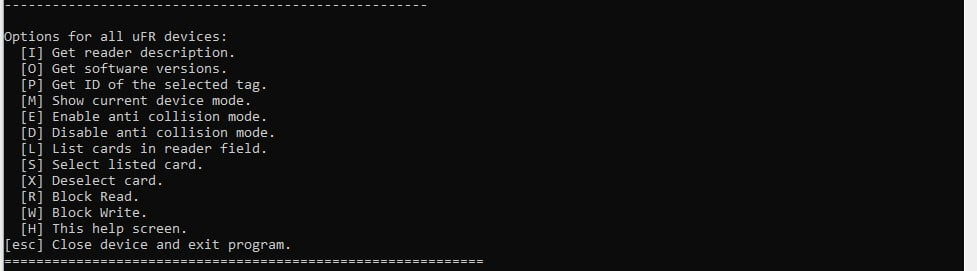

防碰撞演示卡标签功能

3.1 μ FR防碰撞工具-获取阅读器信息

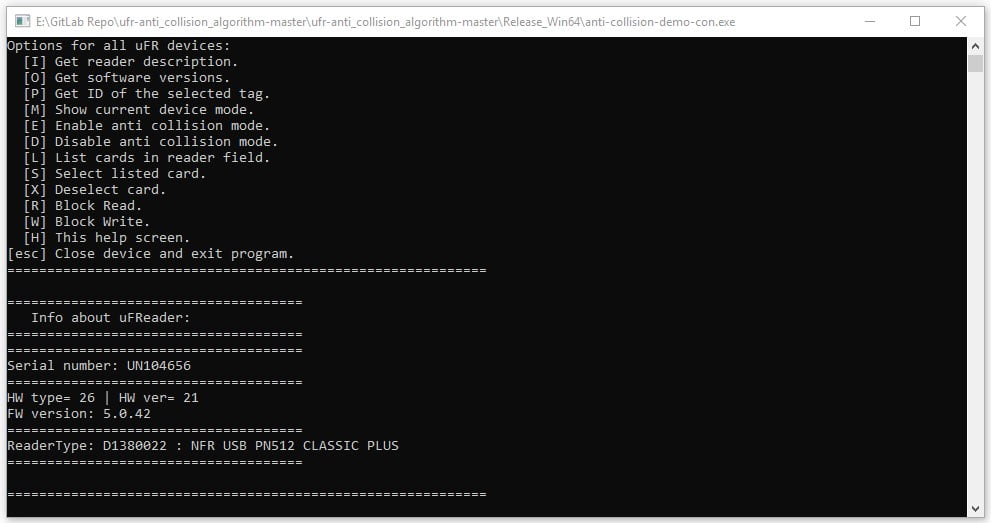

打印信件获取读者的描述。

防碰撞演示得到读者描述

3.2µFR防碰撞工具-获取软件版本

打印信件O获取软件版本。

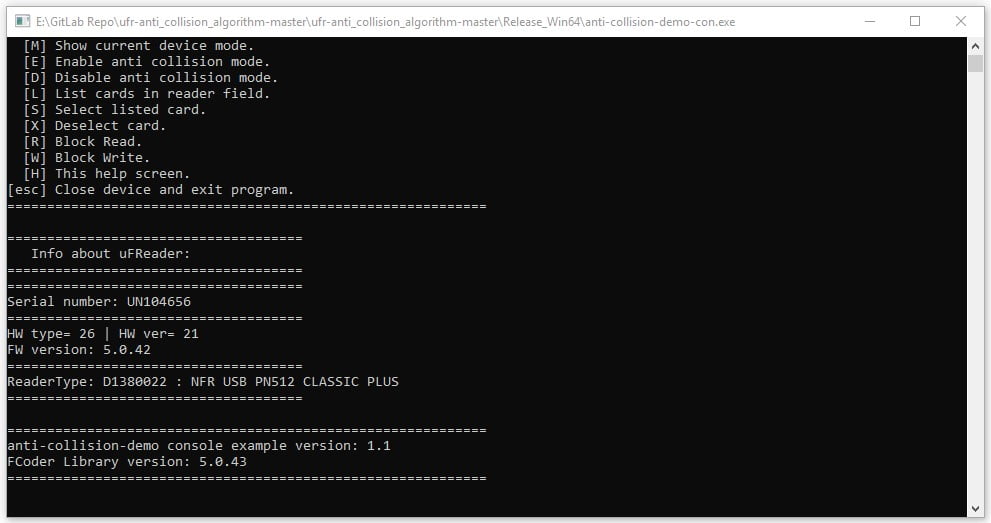

防碰撞演示获取软件版本

3.3µFR防碰撞工具-获取所选卡/标签的UID

打印信件P获取所选卡片/标签的UID。

注意:如果防碰撞算法未启用,您将获得读卡器射频字段中检测到的第一个卡的UID。否则,您将获得之前选择的任何其他卡片/标签的UID。

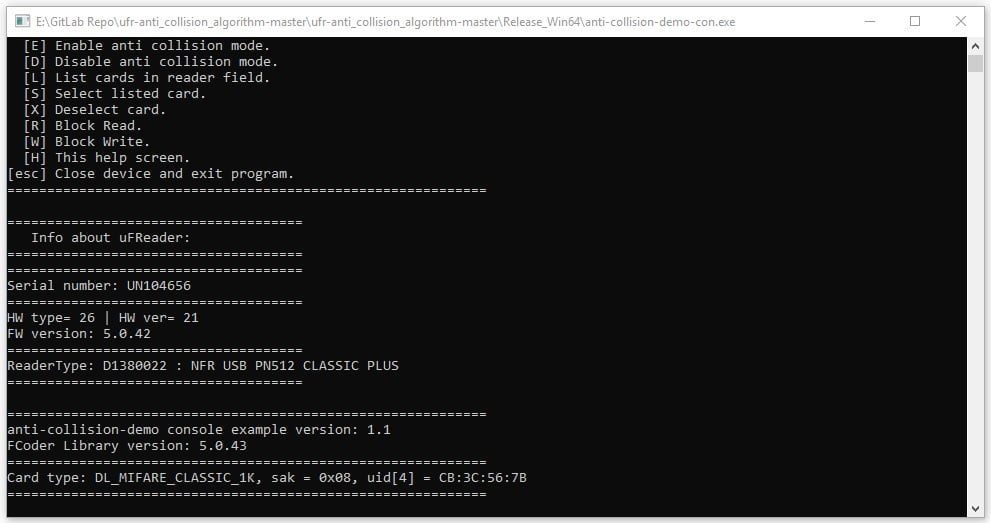

防碰撞演示获取标签id

3.4µFR防碰撞工具-获取设备模式

打印信件检查当前连接设备的防碰撞算法是否开启或关闭。

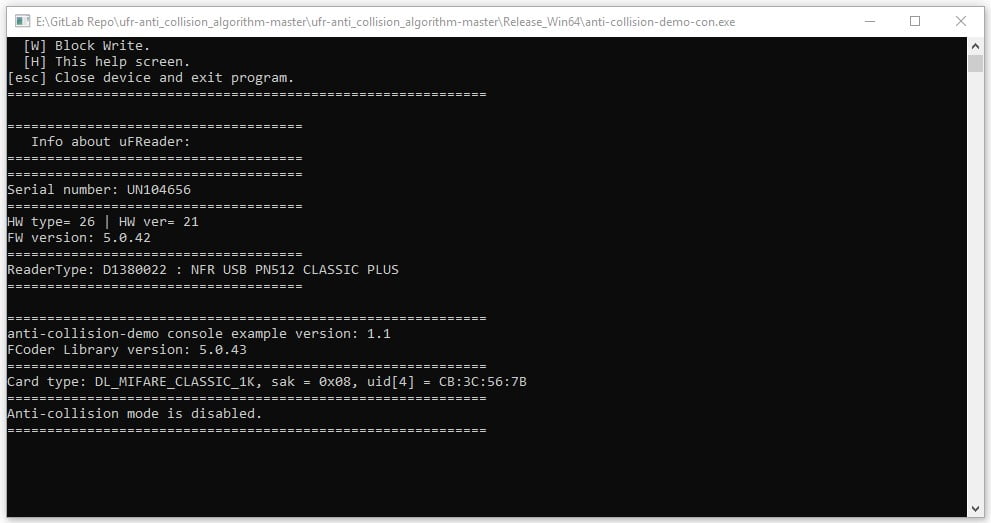

防碰撞演示获取设备模式

3.5µFR防碰撞工具-启用防碰撞模式

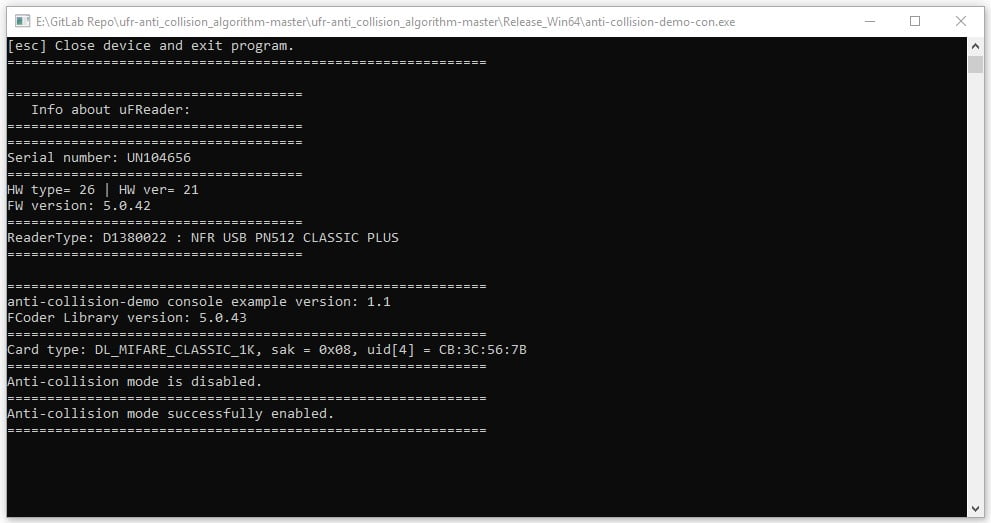

打印信件E启用防碰撞模式。

防碰撞演示启用防碰撞

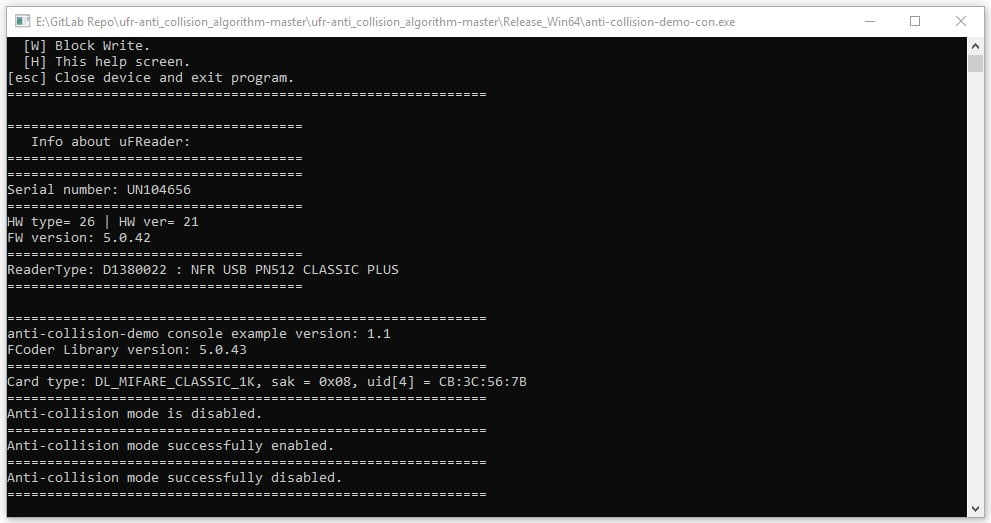

3.6µFR防碰撞工具-禁用防碰撞模式

打印信件D禁用防碰撞模式。

防碰撞演示禁用防碰撞

3.7µFR防碰撞工具-列表卡/标签

打印信件l以获取在读卡器射频字段中检测到的所有卡/标签的列表。

如前所述,如果防碰撞模式关闭,列表将只包含一张卡片/标签。

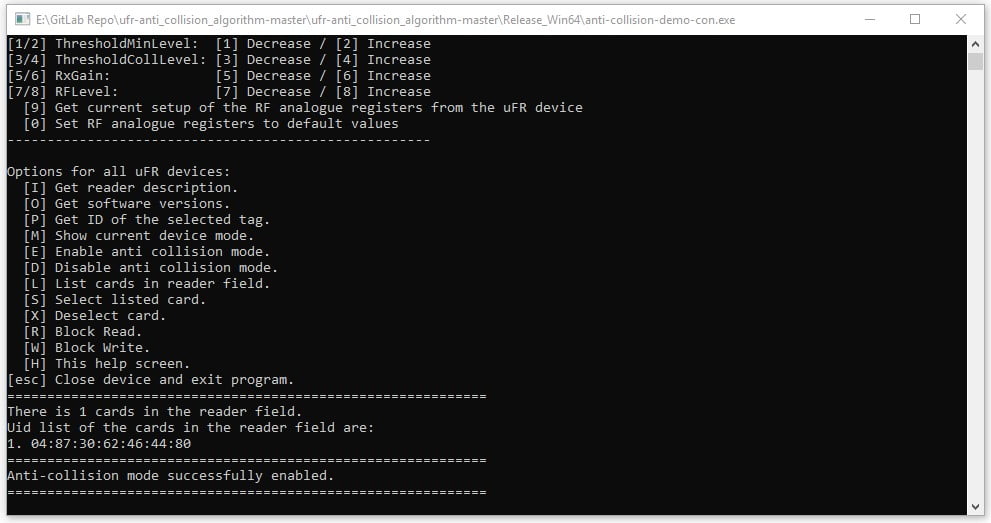

防碰撞演示一卡通

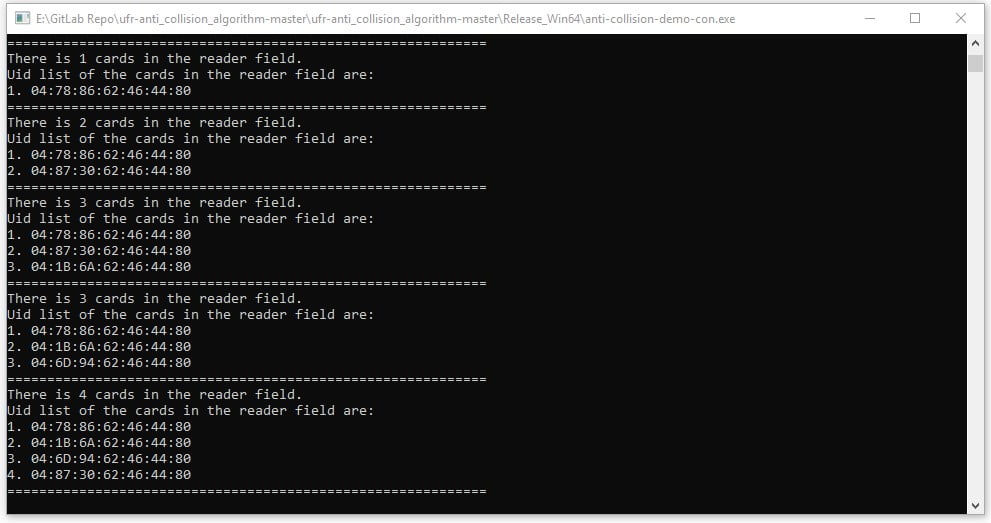

开启防碰撞模式后,将多个卡/标签放入读卡器射频字段,软件将显示所有检测到的卡/标签的列表。读取器的灵敏度取决于硬件性能和当前射频模拟寄存器设置。

防碰撞演示多卡

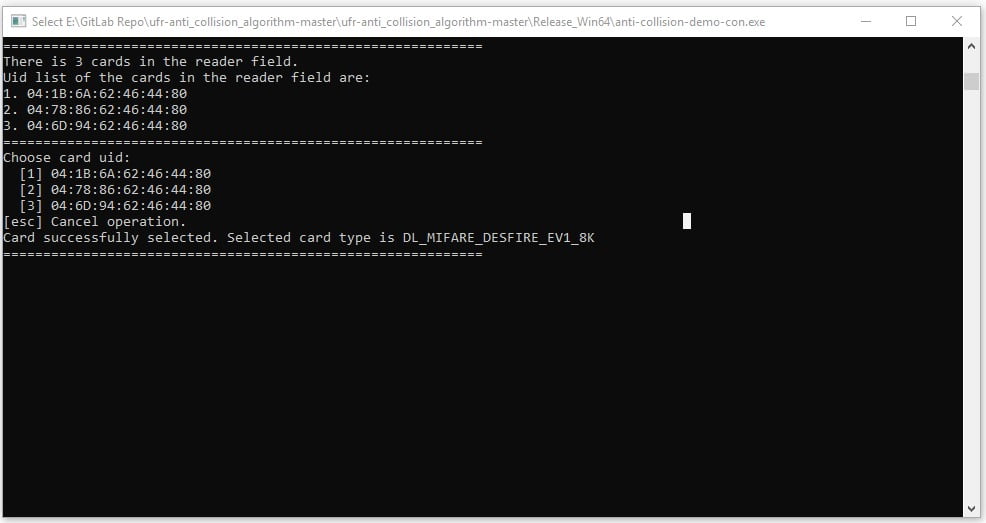

3.8µFR防碰撞工具-选择卡/标签

打印信件年代选择卡片/标签。然后输入所需卡片/标签的序号(UID中显示的命令号)。

防碰撞演示选择卡标签

3.9µFR防碰撞工具-取消选择卡/标签

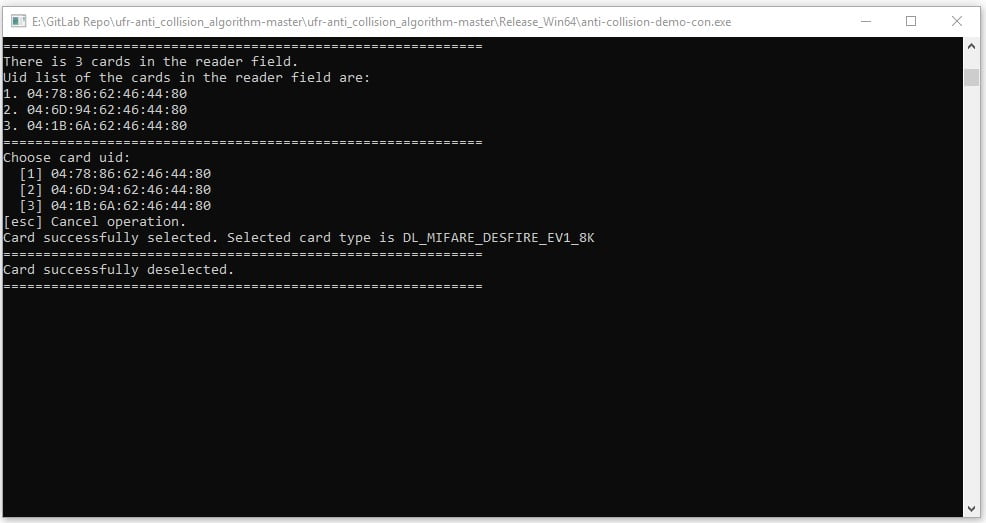

打印信件X取消选择卡片/标签。

防碰撞演示取消选择卡

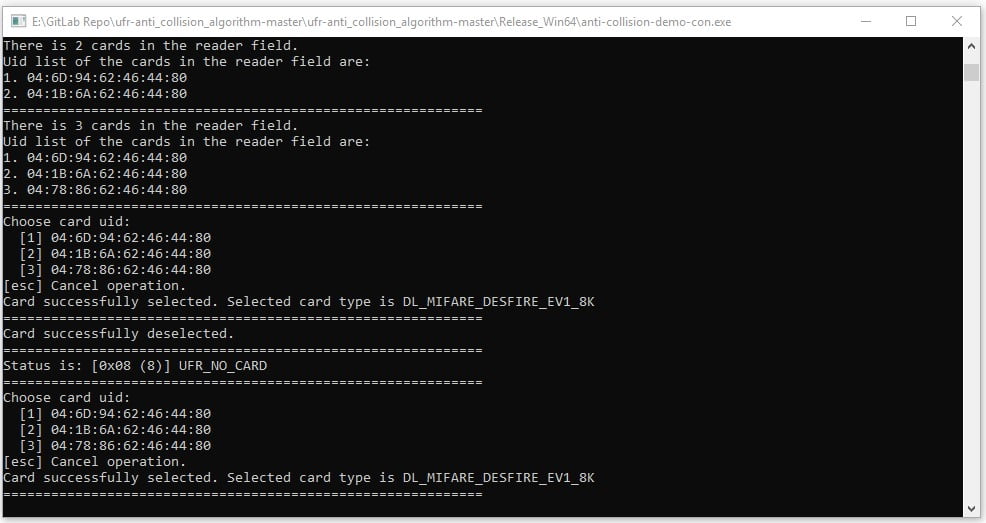

注意:要退出所选的卡片/标签并切换到另一个卡片/标签,需要先取消选中该卡片/标签。现在,您可以再次获得卡片/标签列表(l信件)或立即选择另一张卡片/标签。要做到这一点,请遵循前面描述的步骤(S +卡/标签索引号)。

防碰撞演示取消选择并选择另一个

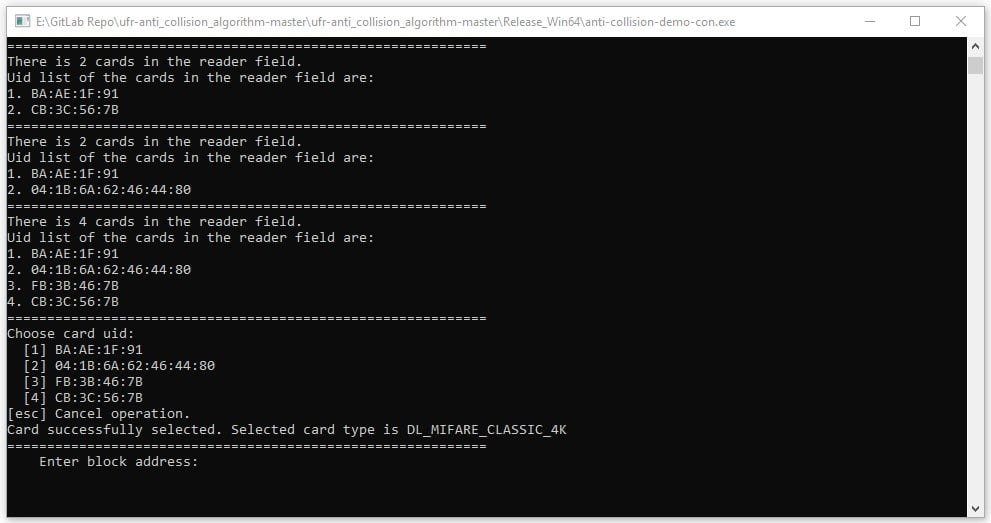

3.10µFR防碰撞工具块读取

打印信件R读取所选卡片/标签块。

防碰撞演示读卡块选择

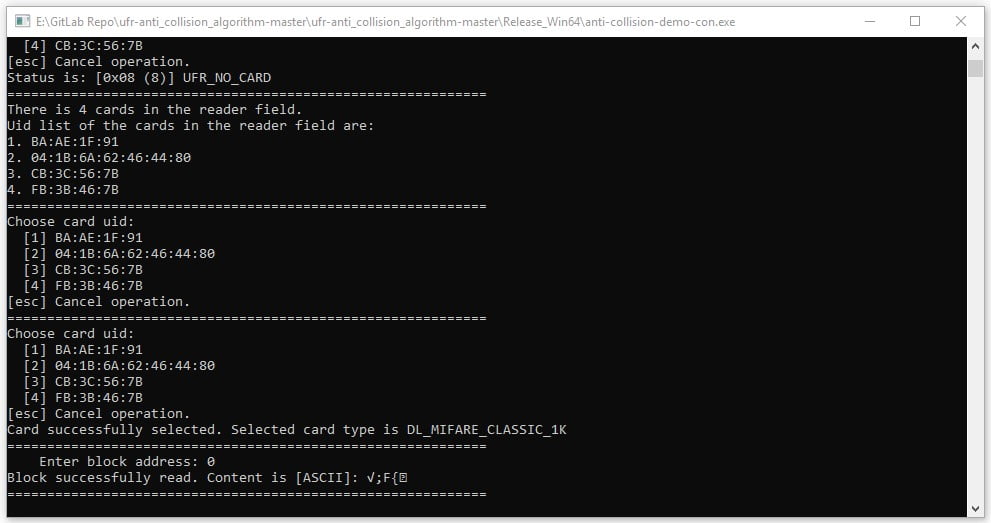

现在,输入所需的块地址并按下输入.控制台将显示所选块的卡片/标签内容。

防碰撞演示读卡器

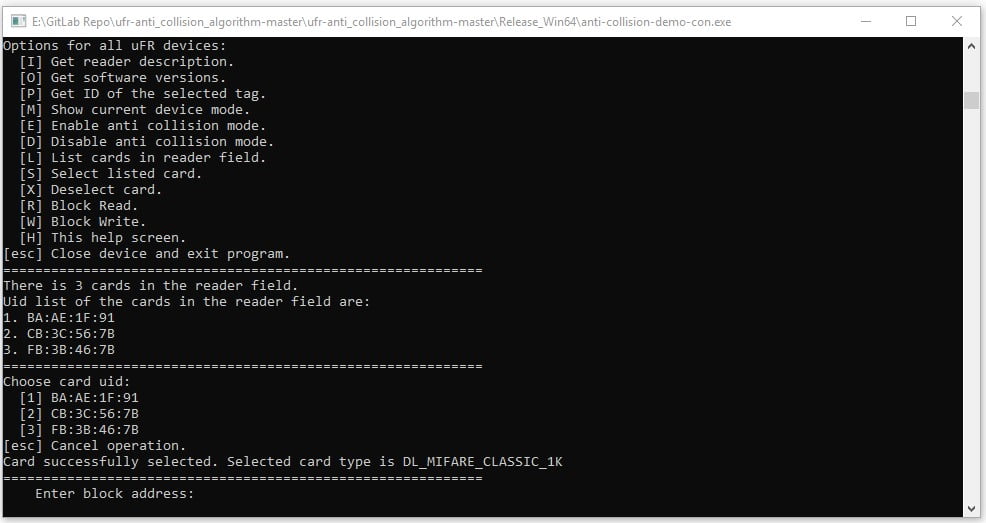

3.11µFR防碰撞工具块写入

打印信件W写入所选的卡片/标签块。

防碰撞演示写入block1

现在,输入所需的块地址并按下输入

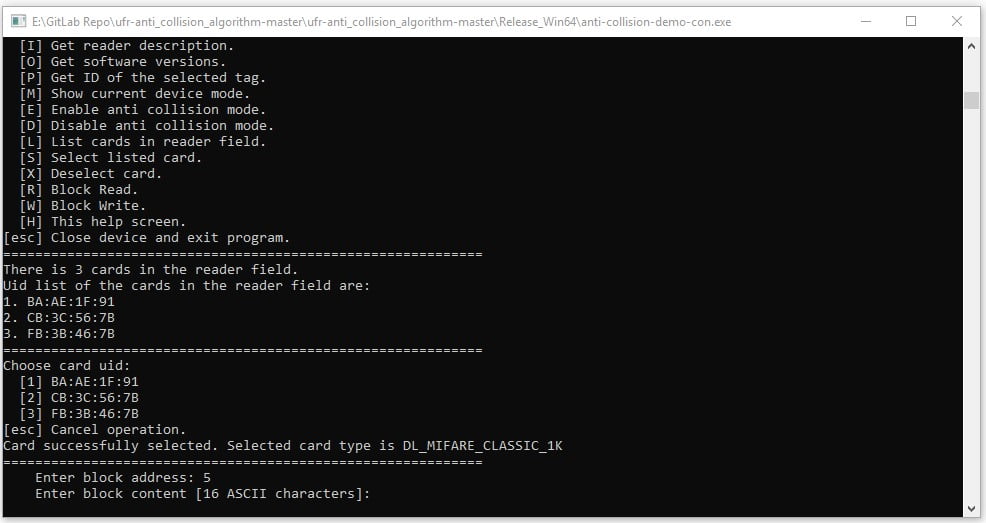

防碰撞演示写入block2

将内容输入为16字节ASCII码。即使您打算写入包含少于16个字符的数据,也需要在记录之前填充整个块。在这种情况下,您必须在短数据条目之后添加一些空字符,以满足总共16个字节。

(要输入不间断空格/空白字符的ASCII码,可以按住键盘的ALT键,输入数字255,然后释放ALT键)。

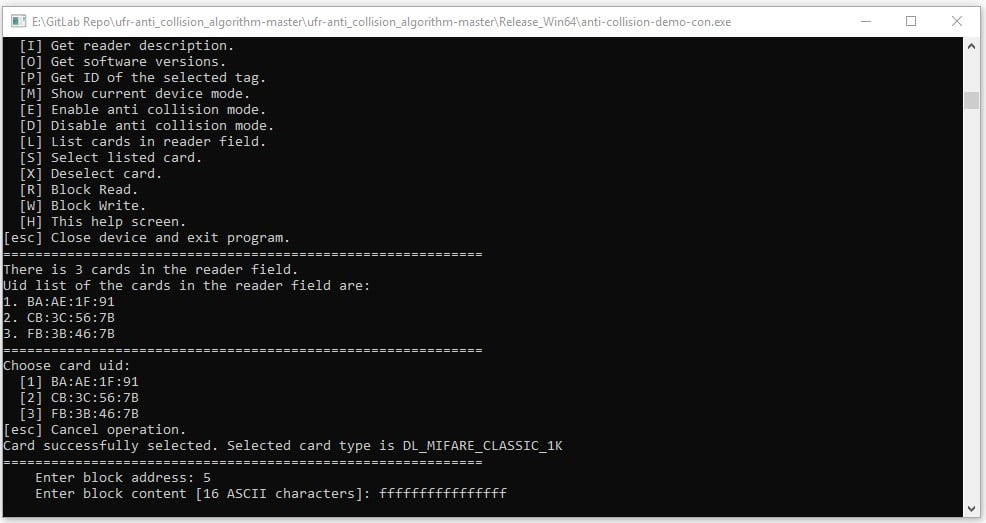

防碰撞演示写入block3

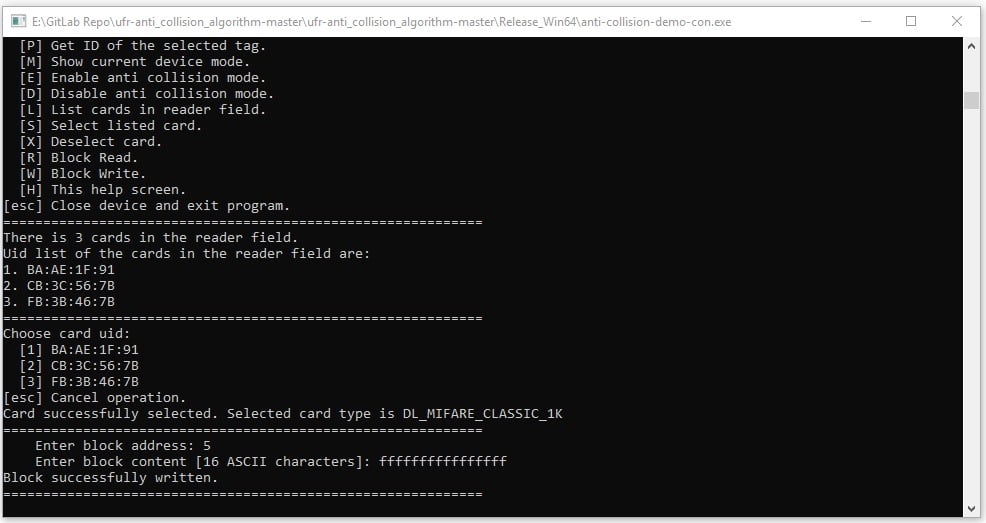

新闻输入确认你的入场。控制台消息确认您的数据已成功记录到卡/标签中。

防碰撞演示写入block4

要检查刚刚创建的条目,请阅读此卡片/标签块内容。

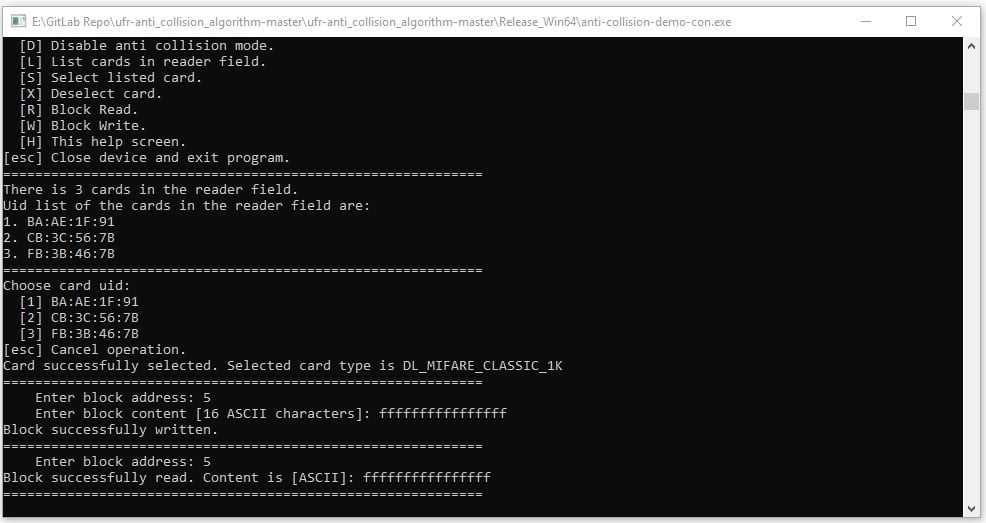

防碰撞演示写入block5

4.µFR防碰撞工具-帮助菜单

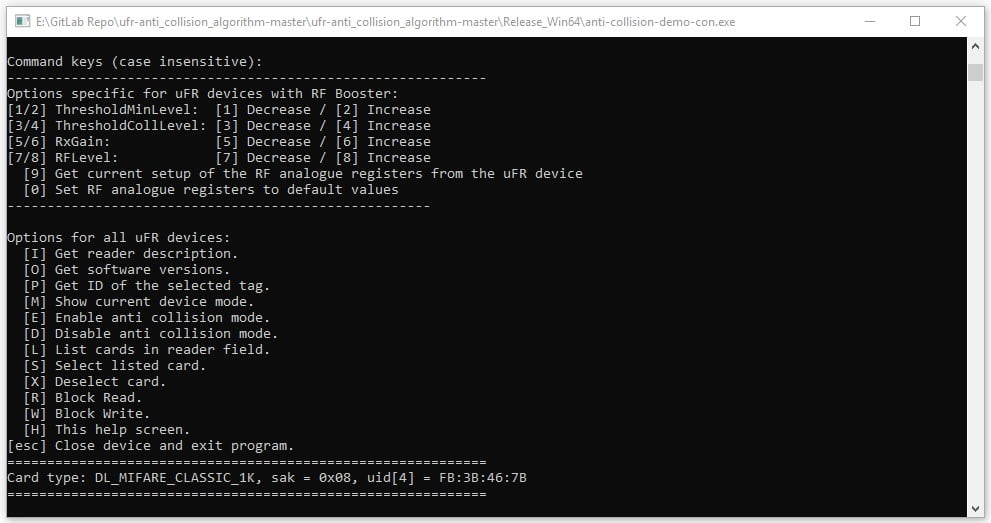

因为软件有很多命令,所以要记住所有的命令可能需要一些时间。如果您忘记如何调用某个函数,请使用H字母打开主菜单。控制台将列出所有软件命令。

防碰撞演示帮助

2 .按“ESC”键关闭所有进程并退出软件。

注意:防碰撞模式的更改(启用/禁用)将保存到读取器中。

本手册介绍了可执行的控制台软件,同时使用多个卡/标签的防碰撞算法。此外,防碰撞工具软件提供图形界面(c#)。
