无线NFC RFIbob全站版D读写器-µFR纳米在线网络读者

ISO14443 A类和B类,ISO18092无线网卡编程器

µFR纳米在线无线近距离无线射频bob全站版识别读/写是一款跨平台网络设备,基于Digital Logic的专有API和通信协议,结合ESP32片上系统微控制器。

µFR Nano Online硬件由两个主要部分组成,一个Nano NFC读写器与USB, RS232 (UART TTL),以太网,WiFi,和一个ESP32板负责设备网络通信。
ESP32附加硬件标志着µFR Nano Online是数字逻辑产品组合中独特的新产品。因此,该设备支持无线连接协议,用户可控的蜂鸣器,RGB led和4引脚IO端口(两个输入/输出引脚和两个仅输入引脚)。它还有一个端口用于连接额外的uFR Nano RS232 NFC阅读器。

所有这些都适合在一个紧凑的住房只有86 x 27 x 9毫米。

所述装置还设有可选RTC(实时时钟)和外部EEPROM升级

文档和软件下载

是给谁的?

µFR纳米在线无线NFC RFID读写器bob全站版主要面向开发公司和个人(专业人士和业余爱好者),用于进一步的应用程序和交钥匙解决方案开发。主要实现在需要以太网、WiFi等2.4GHz无线通信的项目中。GPIO引脚允许与其他电子设备交互。此外,阅读器支持运行自定义固件(ESP-IDF或Arduino),方便想要构建独立NFC解决方案的客户端。出于这个原因,它附带了一个功能齐全的软件开发工具包,包括固件、库、源代码示例以及各种平台、操作系统和开发环境的文档。我们经常启动升级(包括固件,库和API),所有这些都可以在我们的官方网站免费下载。

除了上述所有内容外,我们的免费,广泛和快速响应的支持使无线NFC阅读器/ WriterµFR Nano Online在该行业领域处于重要地位。

我是文本块。单击编辑按钮更改此文本。神的恩赐,神的恩赐,神的恩赐。但精英告诉我们,luctus nec ullamcopper mattis, pulvinar dapibus leo。

硬件

µFR Nano Online是一款基于ISO14443 a /B和ISO18092标准的无线NFC读写器。

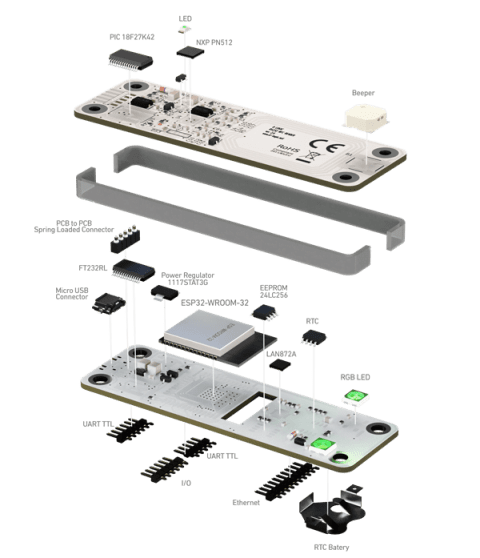

设备硬件由两个主板组成,每个主板提供自己的一套特性和功能:

  • µFR纳米NFC读取器
  • ESP32附加板。

µFR纳米硬件是该设备的集成部分之一,µFR Nano Online也像µFR系列的所有其他设备一样使用整个SDK包。

bob全站版BOB(中国)手机版官网NFC RFID SDK包括:

  • 多种编程语言的SDK
  • 跨平台的库
  • NFC标签仿真
  • 数字签名支持
  • 使用MIFARE卡(Classic, Ultralight, Ultralight C, DESFire, DESFire Lite, Plus), NTAG2xx, NTAG DNA, JCOP (Java卡)
  • 固件、库和软件SDK升级
  • 浏览器扩展(Chrome、Firefox和Opera)
  • 等。

ESP32附加板提供:

  • 其他通信类型,如Wi-Fi (UDP, TCP, HTTP, Web Socket),以太网(UDP, TCP, HTTP, Web Socket),以太网和其他2.4 ghz无线连接协议(低功耗,串行和HID)
  • 外部设备通信端口如可配置GPIO(4引脚)和UART TTL
  • EEPROM, RTC(实时时钟)和RTC电池-可选的附加组件
  • 2个RGB led
  • 启用在设备内存储软件代码
  • IDF和Arduino代码支持

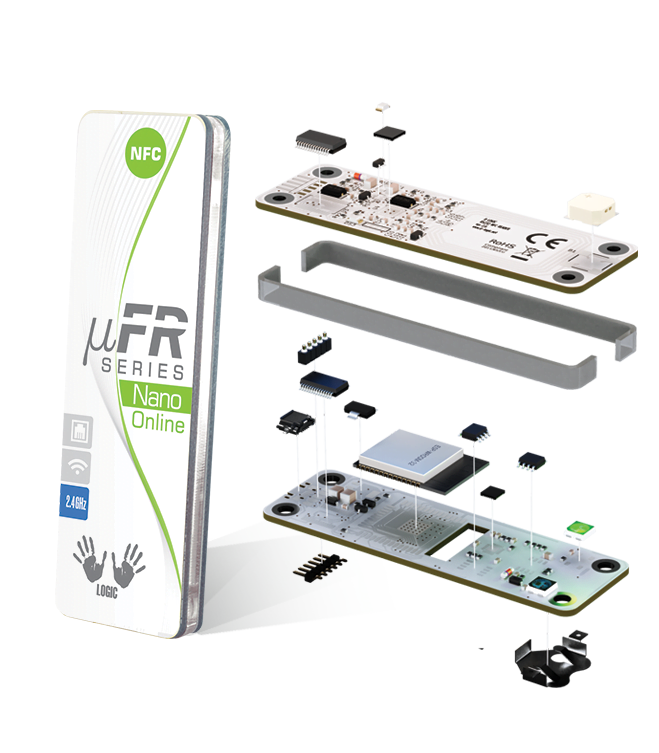

uFR纳米Brending4

凭借出色的调制和解调概念,以及许多集成的13.56 MHz非接触式通信协议,该设备的实现对于每个RFID NFC解决方案开发者来说都变得可靠和简单。

bob全站版NFC RFID卡/标签支持

硬件和软件都经过了充分的开发、测试,并成功地实现了以下卡/标签类型:

  • 非接触式读卡器迷你®、
  • MIFARE Classic®(1K, 4K, EV1),
  • 非接触式读卡器超轻型®,
  • MIFARE超轻C®
  • MIFARE Plus®(2K, 4K),
  • MIFARE DESFire®(Light, 2K, 4K, 8K, EV1, EV2),
  • NXP NTAG®21x (210, 213, 215, 216, Tag Tamper)
  • NXP NTAG®4xx DNA (413,424),
  • NXP JCOP®Java卡(J3A040, J3A081, J3H145, JC30M48CR)。

此外,此工具还支持与上述列表兼容的所有其他标记。

此外,µFR Nano Online设备的可配置GPIO(4引脚)和UART使额外的NFC读取器能够连接。该设备也可能包含一个外部EEPROM和可选的RTC(实时时钟)。

尽管支持的技术列表已经很广泛,但我们的开发团队不断致力于产品改进和升级,以保持与该技术的全球趋势保持一致。

硬件兼容性

µFR Nano Online与其他µFR系列设备完全兼容。这使得基于其他µFR系列设备的所有正在进行的项目都可以快速轻松地升级。因此,开发人员不需要修改以前编写的代码来将其与新硬件集成。同样,用于网络连接的新API集非常直观且易于实现。

ESP32支持的引入允许用户在类似arduino的IDE中编写ESP32代码,并创建能够自主运行的完全独立的工作设备。

立即获得您的µFR纳米在线开发工具包!

固件

Digital Logic专有的可互操作固件可运行在所有基于MCU平台的µFR系列硬件上。读卡器与主机通过高速FTDI芯片直接接入建立通信。

在核心,在通信层面上,该设备使用了Digital Logic独有的专利通信协议
µFR系列固件包含许多复杂的内置函数,可以通过库调用API文档

大多数功能的开发是为了减少开发人员和集成商的开发时间,使他们的“生活更轻松”,例如:
  • 在单个主机上支持多个RFID NFC读取器
  • MIFARE Classic®操作的整套命令(根据制造商规格)
  • 各种寻址方案(Block, BlockInSector)
  • 键存储处理(途中、只写、不读取存储的键)
  • 各种应用键模式(按索引或按方案)
  • 值块操作
  • 使用整个内存结构作为线性空间(方便大多数卡类型)
  • NFC标签处理,固件中的NDEF格式解析
  • AES128“动态”内置硬件加密,这对于处理复杂的DESFire安全密钥极其重要
  • DESFire卡中文件和密钥的AES128加密
  • MIFARE Plus支持
  • MIFARE超轻C支持
  • APDU命令结构支持,如适用(ISO 14444 -4层)
  • 当卡存在时,异步UID从读取器发送到主机COM端口-该功能是用户可编程的。
µFR Nano Online支持以下操作模式:
  • 透明模式-该设备像普通的NFC读取器一样,通过USB线与主机(PC,手机…)通信
  • 从属模式-设备作为一个普通的NFC阅读器,但通过Wi-Fi或以太网与主机(PC,手机…)通信
  • 主模式—单机模式。设备通过HTTP POST方式将扫描到的卡的所有信息发送到预定义的服务器地址。它不需要主机(PC、手机……)。它需要稳定的网络连接(Wi-Fi或以太网)
  • 2.4 ghz串行-该设备充当常规的NFC读取器,但通过ESP32支持的2.4GHz低功耗无线协议与主机(PC,移动设备等)通信
  • 2.4 ghz低功耗-该设备作为普通的NFC读取器,但通过ESP32支持的2.4GHz低功耗无线协议与主机(PC,移动设备等)通信
  • 2.4 ghz低能耗HID -该设备充当键盘模拟设备(例如条形码读取器)。它将卡片UID发送到配对设备的文本输入字段。

μFR固件的关键特性是能够使用我们的通信协议调用其所有功能。
因此,通过使用通信协议,μFR器件几乎可以在任何具有串行接口的平台上实现。

无线NFC RFIbob全站版D读写器- uFR纳米在线网络读写器支持的平台包括:
  • 个人电脑
  • 平板电脑
  • 智能手机
  • 嵌入式系统
  • 树莓派和其他兼容的单板计算机
  • Beagleboard
  • MIPS董事会
  • 制度
  • Arduino。

频繁的固件更新包括新特性、改进和错误修复,同时保持与以前版本的向后兼容性。
因此,项目代码和开发的软件是安全的,因此固件升级后不需要进行任何更改。

所有固件更新和升级都是免费的,并可在数字逻辑官方GitLab库

重要事项:与其他µFR系列器件不同,µFR Nano Online还支持ESP32微控制器的定制开发固件注册。此功能由在线闪存的OEM解锁选项启用。它取代了读取器µFR固件,并允许开发人员为ESP32运行自定义固件。ESP32可以运行Arduino和ESP-IDF代码。

软件开发工具包

这款RFID NFC阅读器配备了一个功能齐全的软件开发工具包,包括外部库、源代码示例、API参考文档、通信协议和许多有用的软件工具。

uFR纳米brending库是针对不同平台交叉编译的,目前支持:

  • Windows x86 / x64
  • Windows部门/ UWP
  • Linux x86 / x64
  • Linux的手臂/ ARM64 / ARMHF
  • macOS x64
  • iOS x64
  • 安卓
  • Arduino
  • ESP32。
我们的团队随时准备根据客户的要求开发更多的库。请求实现的速度取决于我们当前的项目计划和最终的合作协议。
所有示例都是为所有主要的开发平台和语言编写的,例如:

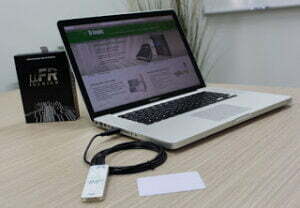

Nano在线笔记本电脑

我们的团队已经准备好根据客户端请求用其他编程语言开发额外的SDK示例。请求实现的速度取决于我们当前的项目计划和最终的合作协议。

uFR纳米拉伸包中包含一组非常有用的SDK源代码软件和可执行应用程序。其中一些是:
  • MIFARE经典®(1k, 4k, EV1)卡和标签编程软件
  • MIFARE®DESFire®(轻型,2k, 4k, 8k, EV1, EV2)卡和标签编程软件
  • MIFARE PLUS®(2k, 4k)卡和标签编程软件
  • MIFARE Ultralight®(EV1)卡和标签编程软件
  • MIFARE Ultralight®C卡和标签编程软件
  • NTAG®(2xx, DNA, Tag Tamper)卡和标签编程软件
  • 通用NDEF消息创建和写入NFC标签的应用程序
  • 信用卡阅读app(仅限公开数据)
  • 格式化器-软件工具的卡/标签格式化和编程
  • uFR2FileSystem和uFR2File Lite -键盘模拟应用程序,具有数据读取,数据解析成几种格式,并通过HTTP将数据发送到MySQL数据库
  • 类似Shell的环境,便于测试和自动化
  • Chrome、Firefox和Opera的浏览器扩展(附加组件)
  • 申请阅读电子护照(机读旅行证件)
  • 数字签名应用
  • APDU命令发送软件
  • JCOP卡编程软件。
立即获得您的µFR纳米在线开发工具包!

日志和访问控制模式

-高级升级-

µFR Online设备的Access Control Mode提供了与其他各种访问控制硬件通信的特性。通过访问控制模块升级µFR在线读取器,可以将其与机电锁,打击器,执行器,磁性门传感器等连接。

日志和访问控制模式激活License

µFR Nano在线固件升级

此许可证激活日志和访问控制模式µFR纳米在线设备

日志模式添加事件日志,用于存储设备失去互联网连接时的卡事件。一旦重新建立连接,事件日志将自动传输到服务器。用户可以在设备内存中配置白名单和黑名单。

访问控制节增加了中继配置选项,如:

  • 继电器脉冲时间:继电器发出方波脉冲的持续时间,以毫秒为单位
  • 继电器脉冲频率:以赫兹为单位的方波输出频率
  • 继电器脉冲功率:方波输出功率(占空比)
  • 继电器有效时间:在方波脉冲后输出保持高电平的时间,以毫秒为单位。

阅读更多…

注意:此固件升级与带有ESP32-WROOM-32微芯片的第一个µFR Nano Online硬件版本不兼容!

了解有关激活的更多信息µFR Nano在线日志和访问控制模式。

获得µFR在线日志和访问控制模式激活许可证!
Ufr纳米在线日志和访问控制模块

µFR在线访问控制模块

-µFR硬件在线升级-

µFR在线访问控制模块是一个强大而可靠的解决方案,用于扩展µFR纳米在线设备的功能。

这种专门设计的继电器模块非常适合将您的µFR Nano Online连接到机电锁,罢工,执行器,磁性门传感器等。

与传统的现成继电器模块不同,该模块配备了固态继电器,可提供卓越的可靠性,更快的开关,更高的电压和电流额定值,更好的抗噪声性和低功耗-使其成为工业或商业应用的理想选择,其中寿命和效率是关键因素。

除了强大的继电器功能外,µFR在线访问控制模块还具有内置蜂鸣器和RGB LED输出,用于声音和视觉信号。

该模块还包括一个电压范围为5V - 24V的DC/DC转换器。

使用µFR在线访问控制模块升级您的访问控制系统。

购买µFR在线访问控制模块!
常见的应用程序
  • 电子支付系统
  • 识别系统
  • 门禁系统
  • 订阅服务
  • 银行系统
  • 数字内容系统
  • 客户忠诚度系统
  • 自动售货机
  • 考勤时间
  • 机器考勤
  • NFC卡和标签编程
  • NFC NDEF记录管理
  • 网络访问控制
  • 库存管理
  • 软件登录管理
  • 自动收费
  • 公共交通总站
  • 无现金支付
  • 停车系统
  • 前台服务
  • 活动参观人数
  • 身份验证和授权
  • 图书馆,博物馆,体育场活动
特性
  • 身份验证,数据交换和非接触式交易
  • 用于将设备绑定到软件许可证
  • 支持多种操作系统(Win、Linux、Android)
  • USB兼容接口
  • 工作频率:13.56MHz
  • 近距离读写速度高达424kbps
  • 内置天线,用于非接触式标签访问,读取距离可达60毫米
  • 支持非接触式读卡器®和其他ISO 14443 A/B类型
  • 支持ISO18092 NFC标签
  • 内置防撞功能
  • RFID阅读器通过密码和钥匙锁定
  • 应用程序编程接口:
  • 通过FTDI虚拟COM
  • 用户可控led
  • 可升级(3年或5年)保修
软件功能
  • NFC卡和标签读/写(编程)
  • NFC NDEF记录书写:MIME类型,URI类型,vCard, SMS, Phone, URL
  • 卡格式化
  • 卡片线性空间仿真
  • 卡块直接访问
  • 卡扇区和阻塞间接访问
  • 卡钥匙和访问位管理
  • 块值管理(增量/减量)
  • 卡UID异步发送到COM口(功能可编程)
  • DES和3DES软件加密
  • 可选的APDU结构(应用协议数据单元)带有信用卡在公共数据读取中使用的示例
  • 类似shell的环境,便于测试和自动化
  • Chrome、Firefox和Opera的Web浏览器扩展
  • 数字签名源代码示例:使用PKI(公钥基础设施)证书对数字文档进行非接触式签名

µFR纳米在线规格

功能 描述
工作频率 13.56兆赫
阅读范围 操作距离为0-60mm(0“-2.36”),具体取决于天线几何形状和读取器配置
读/写速度 最高424kbps
电源电流 180mA - 500mA(取决于操作方式
电源电压 5伏
支持的卡片和标签

非接触式读卡器®家庭MIFARE Mini®,MIFARE Classic®(1K, 4K, EV1), MIFARE Ultralight®,MIFARE Ultralight C®,MIFARE PLUS®(2k, 4k, s, x, ev1)MIFARE DESFire®(Light, 2K, 4K, 8K, EV1, EV2)

NTAG®家庭NXP NTAG®2xx Type 2 (210, 213, 215, 216 Tag Tamper), NXP NTAG®4xx DNA Type 4 (413, 424)

SmartMX®家庭: NXP JCOP®Java卡(J3A040, J3A081, J3H145, JC30M48CR)

连接及电源 ESP32模块支持的USB、UART、以太网等2.4GHz无线通信协议
软件 库和SDK用于Java, Java Applet, JavaScript, Node JS扩展,Lazarus, Borland Delphi, C, c++ Builder, c++ WxWidgets, Microsoft®Visual c++ .NET, Microsoft®Visual c#, Microsoft®Visual Basic .NET, PHP, Python和Arduino IDE示例
支持的操作系统 Microsoft®Windows™,Linux®,macOS, Android
支持的平台上 Windows x86/x64, Windows ARM/UWP, Linux x86/x64, Linux ARM/ARM64/ARMHF, macOS x64, iOS x64, Android, Arduino, ESP32
智能卡接口 ISO14443 A类和B类,ISO18092
相关设备 USB连接线,免费软件下载
认证 CE、RoHS
配件 卡片、钥匙扣、标签、腕带、吊牌
尺寸和重量
模型 尺寸(毫米) 设备重量 商业组
µFR Nano Online 86 × 27 × 9 28 g 119克
µFR纳米在线以太网 86 × 27 × 11 30克 147克

保修:24个月

延长的“三年”保修期可根据要求提供。联系我们了解更多详情。

立即获得您的µFR纳米在线开发工具包!

设备设置和测试说明

1)设备设置

设置设备时,请参考视频教学与设备功能和连接选项概述。本视频解释了如何连接到设备并为上面列出的一种操作模式设置配置。

2)运行模式示范

3) PC测试(Wi-Fi)

遵循设备设置和配置步骤:

注意:请确保您记住新指定的IP地址,因为一旦重启,您将需要它来连接您的设备。如果您忘记了IP地址,请使用以下工具扫描您的网络中的µFR Nano在线阅读器>>>下载uFR在线查找器

  • 按照前面的视频说明设置“从模式”和TCP协议。单击保存并重新启动
  • 用于MIFARE经典卡,下载并启动源代码示例软件>>>下载软件示例
  • 选中“使用高级选项”复选框选项以打开设备端口打开的附加选项
  • 输入以下参数连接设备:

阅读器类型:0

端口名称:YOUR_DEVICE_IP_ADDRESS

端口接口:T

参数:0

  • 单击“阅读器打开”选项连接阅读器。当设备接通时,呼机将发出信号。

如果连接建立,状态栏将显示UFR_OK状态消息。

现在您可以扫描、读取或将数据写入卡中。

4) PC测试(USB)

  • 下载并运行使用MIFARE经典卡的源代码软件示例>>>下载软件示例
  • 单击“阅读器打开”选项连接阅读器。当设备接通时,呼机将发出信号。如果连接建立,状态栏将显示UFR_OK状态消息
  • 扫描、读取或写入数据到卡中

下载:API文档,µFR COM协议;软件源代码示例与SDK

该文档包含API和通信协议引用的详细解释,以及通信协议实现的实际字节级示例。我们的API提供了一种非常舒适的实现方式,我们强烈推荐它。当不可能实现API时,通信协议是一个非常好的替代方案。我们为所有库、固件、示例、工具和文档提供定期更新。更新是免费的,可以从官方数字逻辑下载GitLab库

在支持方面,我们的团队努力始终提供快速响应。根据调查的复杂程度,你可以在24到48小时内得到答复。

此外,我们还可以根据客户的具体需求定制开发要求。如果您有任何问题或对您的项目和实施提供进一步的帮助,请随时与我们联系。
